OpenGL/SharpGL面对不端行为

Question

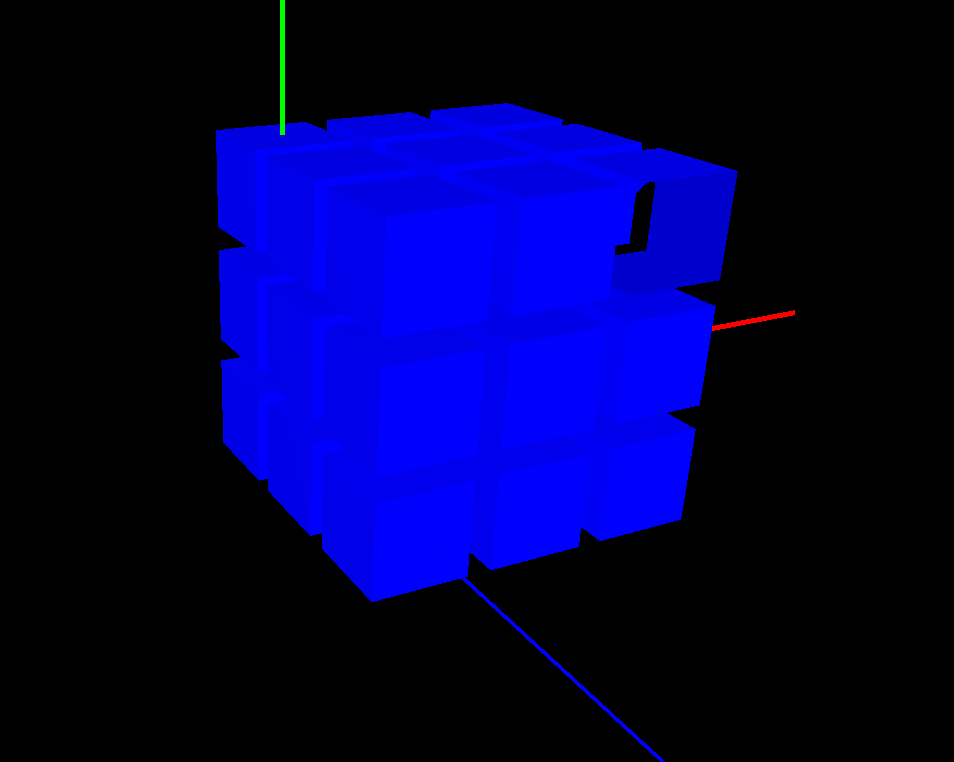

我目前正在使用OpenGL库编写一个SharpGL应用程序，我只想简单地创建一个3x3x3集的立方体，这些立方体排列在一个对称网格中。目前，我在以下图片中看到了一些奇怪的行为：

​

​

这让我完全不知所措，因为我看不出为什么代码遗漏了最后三个街区。负责创建多维数据集的方法如下所示：

private void CreateCube2(OpenGL gl, int cubeSize)
{
    gl.PushMatrix();
    const float spacing = 2.5f;

    for (int z = 0; z < cubeSize; z++)
    {
        for (int y = 0; y < cubeSize; y++)
        {
            for (int x = 0; x < cubeSize; x++)
            {
                var cube = new Cube();
                ColourCube(cube, cubeSize, x, y, z);
                cube.Render(gl, RenderMode.Render);

                gl.Translate(spacing, 0, 0);
            }
            gl.Translate(-spacing * cubeSize, spacing, 0);
        }
        gl.Translate(0, -spacing * cubeSize, spacing);
    }

    gl.PopMatrix();
}

其中ColourCube的定义如下：

private bool m_blackCubeMiddle = true;
private void ColourCube(Cube cube, int size, int x, int y, int z)
{
    cube.Faces[0].Material = (!m_blackCubeMiddle || y == 0) ? WhiteMaterial : BlackMaterial;     // Bottom
    cube.Faces[1].Material = (!m_blackCubeMiddle || y == size - 1) ? YellowMaterial : BlackMaterial;    // Top
    cube.Faces[2].Material = (!m_blackCubeMiddle || x == size - 1) ? GreenMaterial : BlackMaterial;     // Right
    cube.Faces[3].Material = (!m_blackCubeMiddle || x == 0) ? BlueMaterial : BlackMaterial;      // Left
    cube.Faces[4].Material = (!m_blackCubeMiddle || z == 0) ? OrangeMaterial : BlackMaterial;    // Front
    cube.Faces[5].Material = (!m_blackCubeMiddle || z == size - 1) ? RedMaterial : BlackMaterial;       // Back
}

整个项目可以从这里下载。

Answer 1

这种奇怪的行为是由SharpGL 'Polygon.Render‘方法中的一个bug引起的。它不是由您自己的代码造成的。当您调用立方体上的三角形时，它已经在屏幕上以正确的位置显示了27个立方体。但即使如此，SharpGL也不正确地呈现其中一个多维数据集。

查看了ShapGL的Cube & Polygon类的源代码后，我建议编写您自己的多维数据集类。您现在正在使用的Cube类的实现，从几个角度(GL_POLYGON (弃推荐)、即时模式顶点提交(取消推荐))来看是绝对困难的。

​

​
