Python与TeX的自然结合

Question

作为一名毕业生，我经常绘制各种图形，并发现了许多绘图软件。

我很欣赏TeX中的高质量的绘图，使用的工具有渐近线和Tikz。作为一个糟糕的程序员，当我需要在绘图期间做一些复杂的计算时，我还需要Python带来的灵活性。我深信，双方的结合将是一个完美的选择。

那么，我是否有机会找到这样的软件，同时考虑到Simple和Beatiful。

Answer 1

有几个python库擅长各种类型的图形，如MayaVi。

下面是一个在python中使用matplotlib进行简单TeX集成的示例(不是显示所有的数学内容，而是只显示绘图代码)：

figure(2)
plot(x,Ni[:,1], 'b.', x, y, 'r.', x, z, 'g.', markersize=10)
xlabel('nm')
ylabel('Sulfur normalized intensity')
legend(['Ni/S', r'exp profile $\tau$ = 200 nm', r'exp profile $\tau$ = 98 nm'], loc='best', numpoints=1)
pylab.subplots_adjust(bottom=0.15, left=0.15)
show()

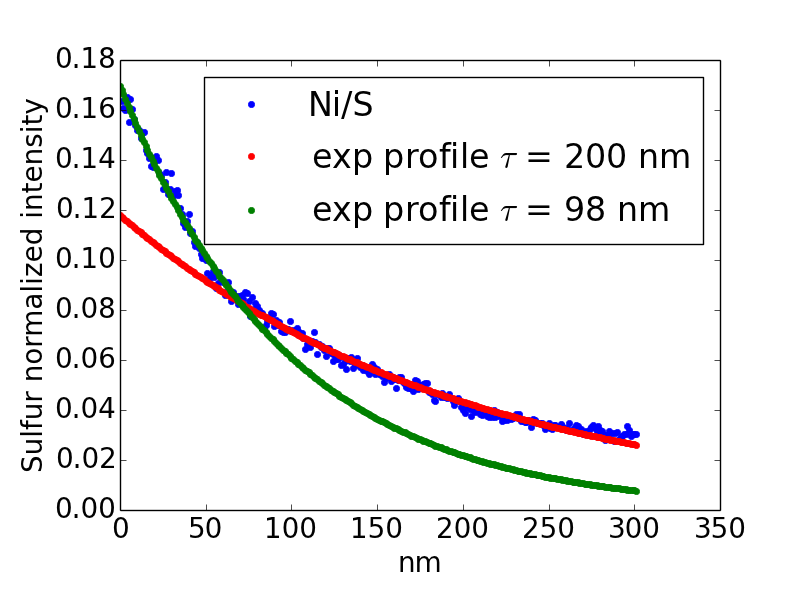

它产生：

​

​

注意，τ实际上只是嵌入到图像中的TeX片段。大多数matplotlib命令都允许这样做，这样您就可以在映像或任何想要做的事情中绘制方程。
