QPainterPath喷漆弧

Question

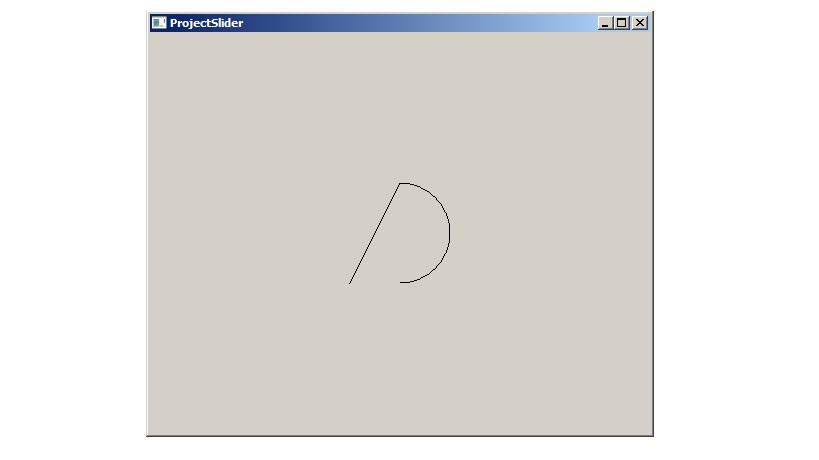

我是Qt的新手，我在用QPainterPath绘制弧线时遇到了问题。当我画它的时候，它也把一条线画到rectangular.Why的某个末端--它是画一些线吗？

​

这是我的密码：

QRectF rect( m_height / 2 - 100.0 / 2, m_width / 2 - 100.0 / 2, 100.0, 100.0 );
path.moveTo( m_width / 2, m_height / 2 );
path.arcTo( rect, 90, - 180 );
QPainter painter( this );
painter.drawPath( path );

我正打算画这样的画：

​

编码如下：

// figure coords
    QRectF rectangle1( m_x * m_scale, m_y * m_scale, m_width * m_scale, m_height * m_scale );
int startAngle1 = 90 * 16 ;
int spanAngle1 = 180 * 16;

path.arcTo( rectangle1, startAngle1, spanAngle1 );

QRectF rectangle2( ( m_x + 170.0 ) * m_scale, m_y * m_scale, m_width * m_scale, m_height * m_scale );
int startAngle2 = 90 * 16;
int spanAngle2 = -180 * 16;

path.arcTo( rectangle2, startAngle2, spanAngle2 );

QLine line1( ( m_x + 125.0 ) * m_scale, m_y * m_scale, ( m_x + 295.0 ) * m_scale, m_y * m_scale );
QLine line2( ( m_x + 125.0 ) * m_scale, ( m_y + 250.0) * m_scale, ( m_x + 295.0 ) * m_scale,
             ( m_y + 250.0) * m_scale );



// paint figure

QPainter painter(this);
painter.drawArc(rectangle1, startAngle1, spanAngle1);
painter.drawArc(rectangle2, startAngle2, spanAngle2);
painter.drawLine( line1 );
painter.drawLine( line2 );

我为什么使用QPainterPath？因为你可以很容易地用颜色填充它，这是我以后需要的，当我想要填充颜色第二张图片时，你需要计算颜色的像素(或者我不知道什么)。所以问题是，当我使用path.arcto(.)的时候，为什么这条线也是画出来的呢？

Answer 1

你让事情变得太复杂了。有一个方法drawRoundedRect，它将完成这项工作。

QPainter painter(this);
QRect r(internalPartOfRect.adjusted(-r.height()/2, 0, r.height()/2, 0));
painter.setPen(palette().color(QPalette::Normal, QPalette::WindowText));
painter.drawRoundedRect(r, r.height()/2);
