用xelatex和tikz编写针织品:关于最小示例的Ghostscript错误

Question

我正在尝试使用XeLaTeX、针织品和tikz --但是由于一个幽灵脚本错误而失败了。我尝试过很多不同的方法，情况如下：

1. XeLaTeX与针织品:作品
2. PDFLaTeX与针织品:作品
3. PDFLaTeX与针织和tikz:作品
4. 针织品和tikz的XeLaTeX :失败

我制作的简单文档是这里的http://paste.lisp.org/+31GJ，主要部分是：

<<xetex-tikz, eval=FALSE, echo=FALSE>>=
options(tikzDefaultEngine='xetex')
@
A plot:
<<test, echo=FALSE,dev='tikz'>>=
plot(10,10)
@

错误消息也在注释中，但我将粘贴到这里：

GPL Ghostscript 9.14: Unrecoverable error, exit code 1

** WARNING ** Filtering file via command -->rungs -q -dNOPAUSE -dBATCH -dEPSCrop -sDEVICE=pdfwrite -dCompatibilityLevel=1.5 -dAutoFilterGrayImages=false -dGrayImageFilter=/FlateEncode -dAutoFilterColorImages=false -dColorImageFilter=/FlateEncode -sOutputFile='/tmp/xdvipdfmx.45a08580e905757a9f5e6fc456cb9f8b' '/dev/null' -c quit<-- failed.
** WARNING ** Image format conversion for "/dev/null" failed...
** WARNING ** Image width=0.0!
** WARNING ** Image height=0.0!
** ERROR ** pdf_ref_obj(): passed invalid object.

为了避免旧包(例如，RHEL5有一个旧版本的texlive )出现任何问题，我在本地安装了以下内容：

2013年TeXlive：

$ type xelatex
xelatex is hashed (/usr/local/texlive/2013/bin/x86_64-linux/xelatex
$ xelatex -version
XeTeX 3.1415926-2.5-0.9999.3-2013060708 (TeX Live 2013)
kpathsea version 6.1.1

GNU R

$ type R
R is /usr/local/bin/R
$ R --version
R version 3.0.3 (2014-03-06) -- "Warm Puppy"
Copyright (C) 2014 The R Foundation for Statistical Computing
Platform: x86_64-unknown-linux-gnu (64-bit)

Ghostscript

$ type ghostscript
ghostscript is /usr/local/bin/ghostscript
$ ghostscript --version
9.14

我将R_LATEXCMD设置为xelatex (在使用pdflatex之前，这意味着由于我使用XeTeX包就会失败)，这是我所做的唯一的全局变量或附加设置；路径似乎是正确的，例如：

$ kpsewhich tikz
/usr/local/texlive/2013/texmf-dist/tex/plain/pgf/frontendlayer/tikz.tex

在R上，我更新了软件包，并安装了针织和tikzDevice (最新版本，通过install.package)。

任何指针都会受到欢迎；XeLaTeX+knitr+tikz组合并不特别奇特:在编织机图形手册中推荐使用tikz，并且需要使用与主文档相同的字体，而XeLaTeX是引擎的一个非常常见的选择--我需要它提供的unicode支持，以便使用Charis、IPA字符等。

Answer 1

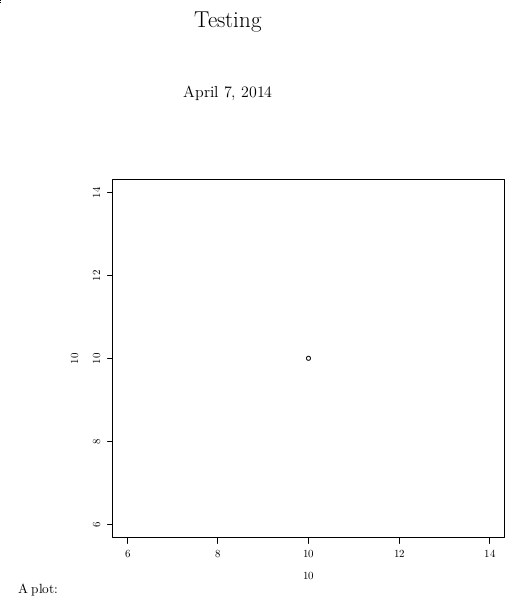

我刚刚测试了和tikzDevice的CRAN版本，使用了R3.0.3和TeXLive 2013 (除了使用Ubuntu外，基本上与您的环境相同)。这似乎是一个非常简单的问题:您在第一个块上使用了eval=FALSE，因此没有对该块进行评估，基本上忽略了options(tikzDefaultEngine = 'xetex')。在我将eval=FALSE更改为TRUE (实际上它是默认值，所以可以省略它)之后，一切都可以工作。

\documentclass{article}
\usepackage{xltxtra} %used this to avoid pdflatex being used
\usepackage{tikz}
%\setmainfont{Charis SIL} %depends on xlxtra
\begin{document}
\title{Testing}
\maketitle

<<xetex-tikz, eval=TRUE, include=FALSE>>=
options(tikzDefaultEngine='xetex')
@

A plot:
<<test, echo=FALSE, dev='tikz'>>=
plot(10,10)
@
\end{document}

​

​
