Python，pygraphviz，networkx

Question

我用networkx构建了一个有向加权图，并且我可以绘制它，但是它通常是交叉的，即使这个图很小。我也使用pygraphviz，但我无法添加标签。有人能帮我吗？

   edge_labels=dict([((u,v,),d['weight'])
              for u,v,d in DG.edges(data=True)])
   pylab.figure(1)
   pos=nx.spring_layout(DG)

   nx.draw(DG, pos)
   nx.draw_networkx_edge_labels(DG,pos,edge_labels=result,font_size=10)

   pylab.show()

如何将其转换为pygraphviz图并向其添加标签

Answer 1

Graphviz在边缘上绘制“label”属性。下面是一个示例，如果标签属性存在，则将其设置为边缘权重。

import networkx as nx
import pygraphviz as pgv # need pygraphviz or pydot for nx.to_agraph()

G = nx.DiGraph()
G.add_edge(1,2,weight=7)
G.add_edge(2,3,weight=8)
G.add_edge(3,4,weight=1)
G.add_edge(4,1,weight=11)
G.add_edge(1,3)
G.add_edge(2,4)

for u,v,d in G.edges(data=True):
    d['label'] = d.get('weight','')

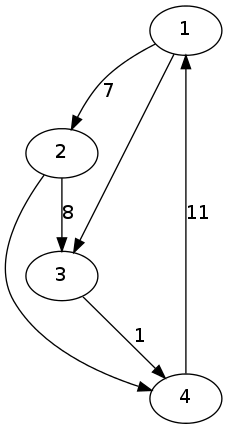

A = nx.to_agraph(G)
A.layout(prog='dot')
A.draw('test.png')

​

​
