如何创建具有可变bin宽度的直方图

Question

我和其他人的阴谋都是不成功的。一个简单的问题是使用以下数据：

age range - frequency - central band width -  bin width  - height (respectively)
1-4    - 30      -      2.5     -         3    -   10
5-6   -  20     -       5.5        -      1   -    20
7-17  -  30       -     12      -         10   -   3

随着年龄的增长，沿X轴方向呈线性关系，1~4的仓宽为3，高为10，5~6的仓宽为1，高为20，7-17为10，高为3。

如何将这些数据放入Word/记事本文档.dat文件中？然后如何使用它们在gnuplot中建立直方图？

Answer 1

我将使用以下数据文件格式(仅使用空格分隔字段)：

"age range" "frequency" "central band width" "bin width" "height"
1-4         30          2.5                  3           10
5-6         20          5.5                  1           20
7-17        30          12                   10          3

• 若要使用可变框宽绘制，请使用boxes绘图样式。它允许您使用列中的值作为宽度。
• 对于xtic(1)，您可以使用第一列中的条目作为xticlabel。

因此，一个相当简单的绘图脚本如下：

set style fill solid noborder
set yrange [0:*]
set offset 1,1,1,0
plot 'file.txt' using 3:5:4:xtic(1) with boxes notitle

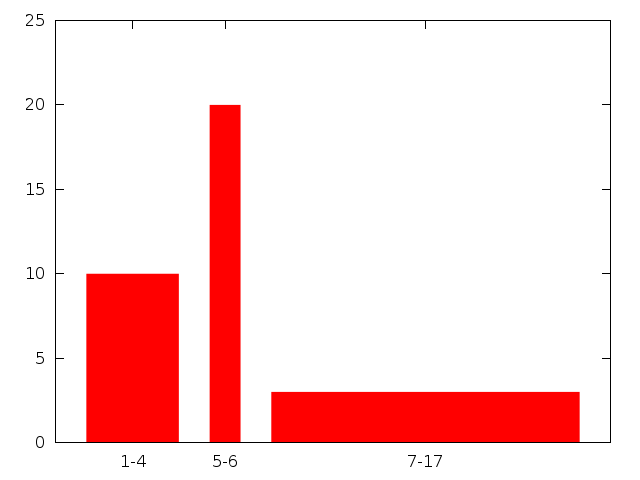

版本4.6.3和pngcairo终端的结果是：

​

​

Answer 2

昨晚，我处理了一个相当不错的可变宽度框示例。我正在绘制由FIO存储性能测试包生成的延迟直方图数据。使用我的编译选项，我有1856个回收箱，如下所示：

• 1 ns宽从0到128 ns (128个垃圾箱)
• 2ns宽从128-256 ns (64个垃圾箱)
• 4ns宽从256到512 ns (64桶)
• 宽8ns，从512到1024 ns (64桶)
• 等等。

我在情节时的延迟值以微秒为单位(FIO提供纳秒，但出于历史原因，我想要微秒)。我没有机会在我的数据中包括垃圾箱宽度。所以我做了这个：

• f(x) =(2**)(int(log(x*1000)/log(2))-6)/1100
• 绘制"temp“u1:2：(F(第(1)栏))，框fs透明实心0.7个无边框标题"$legend"$base_plot

f(x)定义返回给定延迟的框宽-它的工作方式如下：

1. 首先，x*1000使我回到纳秒。
2. log(x*1000)/log(2)取纳秒计数的基数2对数。
3. int()只给出整数部分。请注意，现在，比如说128 ns，我将有7。
4. -6把我带到垃圾箱宽度的基本2日志。
5. 2 **把我带到垃圾箱的宽度。
6. /1000从纳秒到微秒返回我。

然后，我只使用绘图命令中的f(延迟)作为框的宽度。

据我所知，这个方法似乎工作得很好。它不能给出x< 64 ns的正确结果，但是我没有那么小的数据，所以它就算出来了。可以使用条件表达式对范围的该部分进行修补。

我认为这里的主要观察是：( a)您不需要将宽度作为文字数据--如果您可以从您拥有的数据中计算它，那么您是黄金的，并且( b)列(N)是$n的另一种替代方法，它是在绘图命令中表示列值的一种方式。在我的例子中，所有这些都在bash脚本中，bash截获了$1。
