二值图像MATLAB中的标记对象

Question

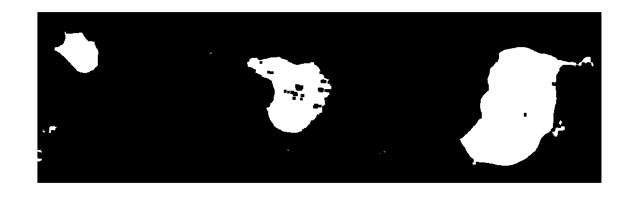

我试图用MATLAB在二值图像中标注白色物体。基本上，我的目标是在航空地图图像中检测水体，然后将图像转换为二进制，然后给身体贴上标签。下面是我在检测身体并转换为二进制后输出的一个图像示例。现在我怎样才能在白色对象周围创建一个创建矩形，并用文本(使用连接的组件)来标记它们？谢谢!

​

​

Answer 1

试试这个-

%%// Read in the image file
img = im2bw(imread(FILE));

%%// Get bounding box stats
stats = regionprops(bwlabel(img),'Area','Centroid','Perimeter','BoundingBox');
Boxes=cat(1,stats.BoundingBox);

%%// Placeholder to store the final result
maskm = false(size(img,1),size(img,2));

for k1 = 1:size(Boxes,1)

    %%// Initialize a mask representing each bounding box
    mask1 = false(size(img,1),size(img,2));

    %%// Get the coordinates of the boxes
    starty = round(Boxes(k1,1));
    stopy = starty+round(Boxes(k1,3))-1;
    startx = round(Boxes(k1,2));
    stopx = startx+round(Boxes(k1,4))-1;

    %%// Finaly create the mask
    mask1(startx:stopx,starty:stopy) = true;
    maskm = maskm + imdilate(edge(mask1,'sobel'),strel('disk',2));
end

%%// Get the boxes around the original blobs
maskm = maskm + img;
figure,imshow(maskm);

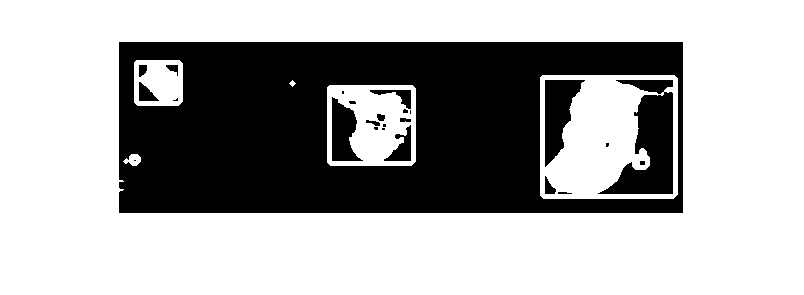

输出

​

​

查看如何为这些框贴上标签的文本。
