破坏yAxis &Errorbar

Question

您可以从.xlsx下载这里文件。

代码

figure('Units', 'pixels', 'Position', [100 100 800 375]);

RSM = xlsread('RSM_V_PSO.xlsx', 'Sheet1', 'C4:F103');
PSO = xlsread('RSM_V_PSO.xlsx', 'Sheet1', 'M4:P103');

ci_RSM = bootci(1000, @mean, RSM);
ci_PSO = bootci(1000, @mean, PSO);

Media_tot_RSM = mean(RSM,1)';
Media_tot_PSO = mean(PSO,1)';

ci_RSM = abs(ci_RSM' - repmat(Media_tot_RSM,1,2)) .* [1.9, 0.8, 0.6, 0.4; 1.9, 0.8, 0.6, 0.4]';
ci_PSO = abs(ci_PSO' - repmat(Media_tot_PSO,1,2));

ydata_m_RSM = (Media_tot_RSM');
ydata_m_PSO = (Media_tot_PSO');
xdata_m = [2 4 6 8];

[xData_RSM, yData_RSM] = prepareCurveData( xdata_m, ydata_m_RSM );
[xData_PSO, yData_PSO] = prepareCurveData( xdata_m, ydata_m_PSO );

hFit_RSM = plot(xData_RSM, yData_RSM,'.');
hold on
hFit_PSO = plot(xData_PSO, yData_PSO,'.');
hE_RSM   = errorbar(xdata_m, ydata_m_RSM, ci_RSM(:,1), ci_RSM(:,2));
hE_PSO   = errorbar(xdata_m, ydata_m_PSO, ci_PSO(:,1), ci_PSO(:,2));


hXLabel = xlabel('Objective function calls');
hYLabel = ylabel('Objective Function');

xlim([1 9]);
ylim([8.07 8.35]);

set(hFit_RSM                          , ...
'Color'           , [0 .2 .6]    );
set(hE_RSM                            , ...
'LineStyle'       , 'none'      , ...
'Marker'          , '.'         , ...
'Color'           , [0 .2 .6], ...
'markersize', 6);
set(hE_PSO                            , ...
'LineStyle'       , 'none'      , ...
'Marker'          , '.'         , ...
'Color'           , [.8 .3 .3], ...
'markersize', 6);

hLegend = legend([hE_RSM hE_PSO],'RSM Data \pm 95% CI', 'PSO Data \pm 95% CI', 'location', 'NorthEast' );
set(gca,'XTick',[2 4 6 8]);

输出：

​

​

然后，使用BreakPlot破坏yaxis，请告诉我以下内容：

代码2：

breakplot(xData_RSM,yData_RSM,8.095,8.335,'Line');

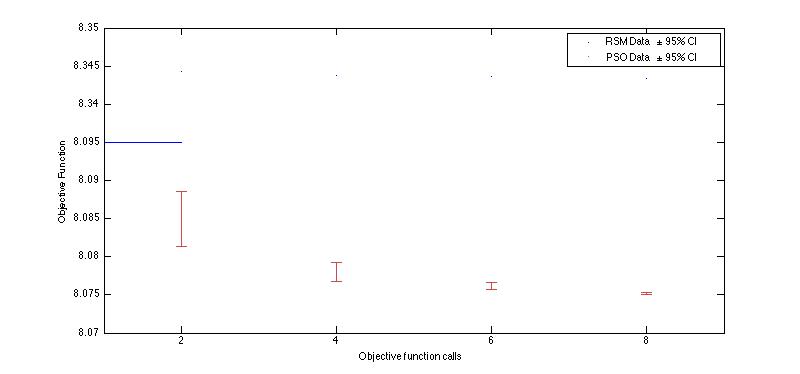

产出2：

​

问题：

1. 有什么更好的方法来做这个吗？
2. 错误的hE_RSM消失了。我怎么才能避免呢？

Answer 1

替代-这需要一点编程或工作在情节编辑器。

我通常为这样的任务放置两个轴，一个用于顶部部分，另一个用于下部部分。我在它们中绘制了相同的数据，但随后使用axis来缩放两者的正确范围。它需要一些调整，把它们很好地放置，也有一些不必要的传说。

通常，我也做一个小的第三轴，并画两条线，其中斧头已被切割。
