NetLogo -与导入的GIS shapefiles不对齐

Question

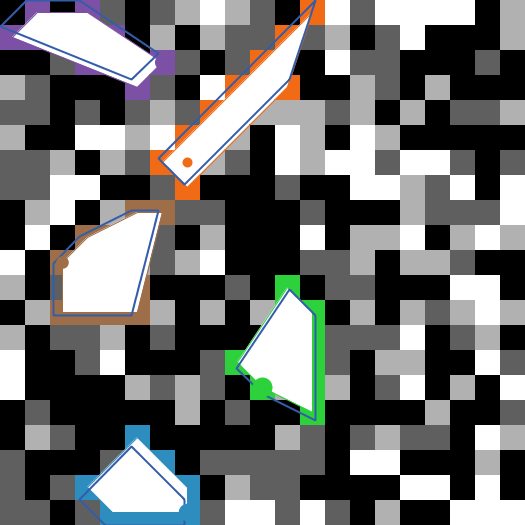

我有一个NetLogo模型，其中每个动物占据一个“领土”，其中所有属于动物的斑块都与动物的颜色相同。然后，我使用NetLogo中的R扩展来创建一个最小凸多边形(MCP)，并将这些多边形作为一个形状文件导出。然后，我使用地理信息系统扩展将该地理信息系统文件导入NetLogo。我这样做的理由与我之前发布的这个问题有关(NetLogo -将值应用于多边形内的补丁)。也就是说，我可以使用gis:intersecting为那些属于GIS导入多边形的补丁提供一个变量。创建MCP、导出和导入的过程是在每个时间步骤中完成的，因为区域会更新每个滴答。所有的工作良好，除了导入的shapefile没有完全对齐与原始多边形。所附的图像显示了这一点，其中蓝色轮廓来自导入的shapefile。

。我试过gis:set-world-envelope (list min-pxcor max-pxcor min-pycor max-pycor)，但没有用。有人知道我是否做错了什么，或者它是否是导出并导入不存在投影的shapefile所固有的错误？这里的任何帮助都是很棒的，因为让它们对齐可以解决几个问题，包括上一篇文章。整个代码都很长，所以我在下面附加了一些最相关的代码片段。谢谢!

extensions [r gis ]

breed [females female]

globals
[
  hr-dataset
]

females-own
[
  Name
  X
  Y
]

patches-own
[
  is-hr?
]

to setup
  clear-all
  r:clear
  ...
  ask n-of 5 patches
  [
    sprout-females 1
    [
      ...
      set X (list pxcor)
      set Y (list pycor)
    ]
  ]
  reset-ticks
end

to go
  ...
  expand
  calc-homerange
  tick
end

to expand
  repeat 10
  [
    ask females
    [
      move-to target
      set X lput pxcor X
      set Y lput pycor Y
    ]
  ]
end

to calc-homerange
  r:eval "library(adehabitatHR)"
  r:eval "library(sp)"
  r:eval "library(rgdal)"

  ; create an empty data.frame"
  r:eval "turtles <- data.frame()"

  ; merge the Name, X- and Y-lists of all females to one big data.frame
  ask females
  [
    (r:putdataframe "turtle" "X" X "Y" Y)
    r:eval (word "turtle <- data.frame(turtle, Name = '" Name "')")
    r:eval "turtles <- rbind(turtles, turtle)"
  ]

  ; create SpatialPointsDataFrame
  r:eval "spdf <- SpatialPointsDataFrame(turtles[1:2], turtles[3])"
  r:eval "homerange <- mcp(spdf, percent = 100)"
  r:eval "writeOGR(homerange, '.', 'homerange-rgdal', overwrite_layer = TRUE, driver = 'ESRI Shapefile')"

mark-homeranges
end

to mark-homeranges
  clear-drawing
  ...
  set hr-dataset gis:load-dataset "C:/Program Files (x86)/NetLogo 5.0.4/homerange-rgdal.shp"
  gis:set-world-envelope (list min-pxcor max-pxcor min-pycor max-pycor)
  gis:set-drawing-color blue
  gis:draw hr-dataset 2
  ask patches gis:intersecting hr-dataset
  [
    set is-hr? true
  ]
end

Answer 1

不错的屏幕截图，谢谢提供，它使问题很容易掌握。看起来离原点越远，差异越差，就像错误从原点辐射出来一样。

我知道推荐gis:set-world-envelope (list min-pxcor max-pxcor min-pycor max-pycor)，但我想知道它是否真的是正确的。min/max-pxcor/pycor是最小和最大的补丁坐标，而不是最小和最大的海龟坐标。例如，如果max-pxcor是10，那么海龟的x坐标可以高达10.499999.，如果min-pxcor是-10，海龟的x坐标可以是低-10.5。因此，world-width是21，而不是20。

也许可以尝试将它更改为gis:set-world-envelope (list min-pxcor - 0.5 max-pxcor + 0.5 min-pycor - 0.5 max-pycor + 0.5)，看看它是否修复了它。或者，如果它没有完全修复它，试着翻转标志，或者尝试1而不是0.5。从屏幕截图上看，这个问题确实是一个过场或0.5错误。

Answer 2

我认为Seth是正确的，在将补丁坐标映射到世界坐标时，这是一个不一致的错误。这可能与这里提到的的错误有关。他提出的使用(list min-pxcor - 0.5 max-pxcor + 0.5 min-pycor - 0.5 max-pycor + 0.5)的解决方案应该有效。如果没有，把模型给我，如果我有时间的话，我会看看的。

Answer 3

我也有同样的问题。我找到了一种更简单的方法来处理这两张地图的不对齐。

在我的例子中，一个是光栅地图，另一个是shapefile。两者都有着相同的世界范围。

解决方案是，当导入第一个文件"A“时，将”world-信封“设置为"A”文件。然后，在导入第二个文件"B“时，设置与文件"A”相同的“世界信封”。
