Python 2D绘图为3D (Matplotlib)

Question

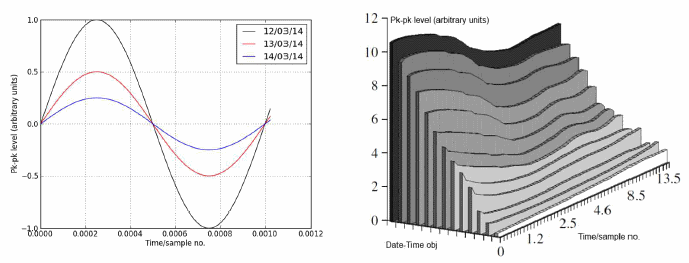

Matplotlib中的Python绘图:我每天都要采集一些样本，这显示了测量(某物)的变化。这可以显示为一个2D图(左下方)，但随着样本数的增加，我想将这个数据显示为一个三维图，它是堆叠的(右下方的图像)-这个图像只是为了说明。

作为起点，我的代码在下面，我如何实现这一点？

import numpy as np
import pylab as plt


t  = np.arange(1024)*1e-6
y1 = np.sin(t*2e3*np.pi)
y2 = 0.5*y1
y3 = 0.25*y1

plt.plot(t,y1,'k-', label='12/03/14')
plt.plot(t,y2,'r-', label='13/03/14')
plt.plot(t,y3,'b-', label='14/03/14')
plt.xlabel('Time/sample no.')
plt.ylabel('Pk-pk level (arbitrary units)')
plt.legend()
plt.grid()
plt.show()

​

​

Answer 1

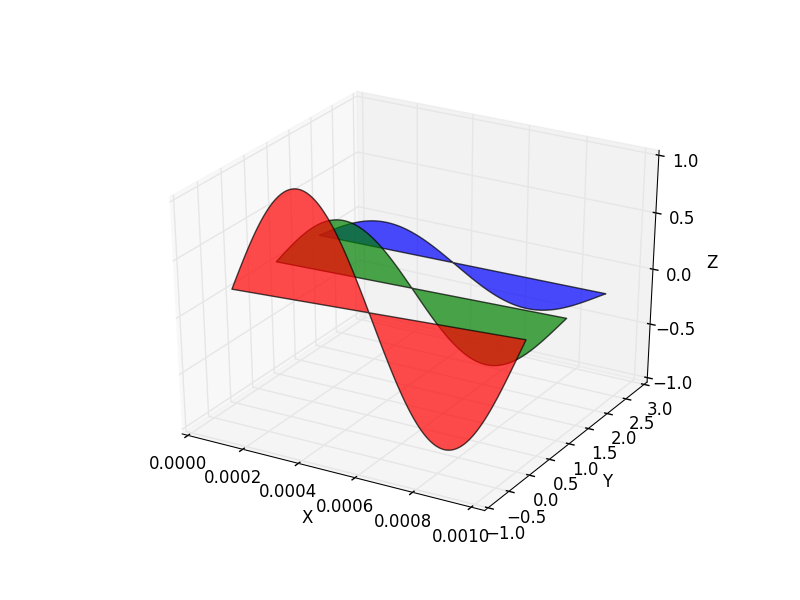

会是这样吗？

from mpl_toolkits.mplot3d import Axes3D
from matplotlib.collections import PolyCollection
from matplotlib.colors import colorConverter
import matplotlib.pyplot as plt
import numpy as np

fig = plt.figure()
ax = fig.gca(projection='3d')

zs = [0.0, 1.0, 2.0]
t  = np.arange(1024)*1e-6
ones = np.ones(1024)
y1 = np.sin(t*2e3*np.pi)
y2 = 0.5*y1
y3 = 0.25*y1

verts=[list(zip(t, y1)), list(zip(t, y2)), list(zip(t, y3))]


poly = PolyCollection(verts, facecolors = ['r','g','b'])
poly.set_alpha(0.7)
ax.add_collection3d(poly, zs=zs, zdir='y')
ax.set_xlabel('X')
ax.set_xlim3d(0, 1024e-6)
ax.set_ylabel('Y')
ax.set_ylim3d(-1, 3)
ax.set_zlabel('Z')
ax.set_zlim3d(-1, 1)

plt.show()

​

​
