Matlab:绘制圆圈并在不同半径上填充不同颜色。

Question

我有一张地图，希望在上面画一个射频传播路径，在那里信号会随着距离而减弱。我在同一轴坐标上画了4个圆圈。这四个圆有不同的颜色和不同的半径。就像目标板。

用一个圆圈画这些画可以吗？还是要反复迭代不同半径的圆圈？

Answer 1

可能是误用scatter。

% set up centre and number of circles
x = 5;
y = 5;
n = 4;
r = 25; % radius multipler

scatter(repmat(x,[n,1]),repmat(y,[n,1]),pi.*((n:-1:1)*r).^2,(1:n),'fill');
colormap jet;

​

​

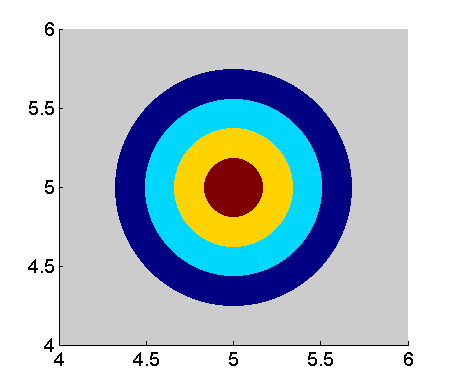

注：pi.*((n:-1:1)*25).^2：散射大小以点平方为单位。另外，为了使较小的圆圈过大，使用n:-1:1而不是1:n，以便首先绘制最大的图。

Answer 2

您可以使用cylinder并设置压缩Z维度的顶部视图。

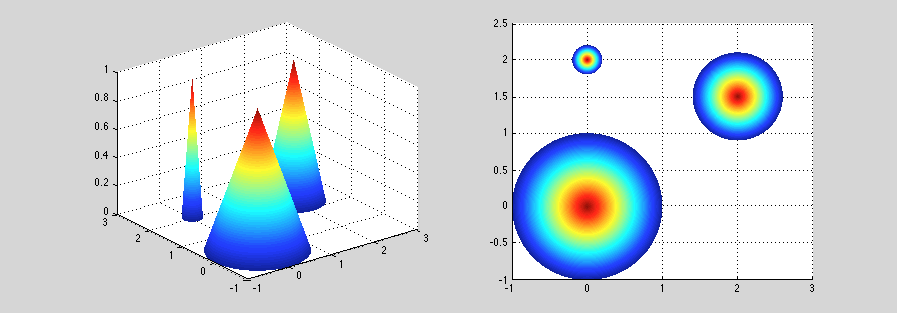

以下情节

​

​

是由

nb_points = 100;
vect_profile = 1:-0.001:0;

[X,Y,Z] = cylinder(vect_profile, nb_points);

figure;
subplot(1,2,1);
h(1) = surf(X,Y,Z);
hold on;
h(2) = surf(X*0.6+2, Y*0.6+1.5, Z); %modify origins and scale of cylinder
h(3) = surf(X*0.2, Y*0.2+2,Z);

subplot(1,2,2);
h(4) = surf(X,Y,Z);
hold on;
h(5) = surf(X*0.6+2, Y*0.6+1.5, Z);
h(6) = surf(X*0.2, Y*0.2+2,Z);
view(0,90)

set(h, 'EdgeColor', 'None');
