attiny2313和avrisp

Question

我正试图用avrdude编程我的ATTiny 2313。这是我的命令行和输出(第一行是我输入的命令，其他的是输出)：

utnmac:firmware utn$ make flash
avrdude -c avrispmkII -p attiny2313 -U flash:w:main.hex:i

avrdude: stk500v2_recv_mk2: error in USB receive
avrdude: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.00s

avrdude: Device signature = 0xffffff (retrying)

Reading | ################################################## | 100% 0.00s

avrdude: Device signature = 0xffffff (retrying)

Reading | ################################################## | 100% 0.00s

avrdude: Device signature = 0xffffff
avrdude: Yikes!  Invalid device signature.
         Double check connections and try again, or use -F to override
         this check.


avrdude done.  Thank you.

make: *** [flash] Error 1

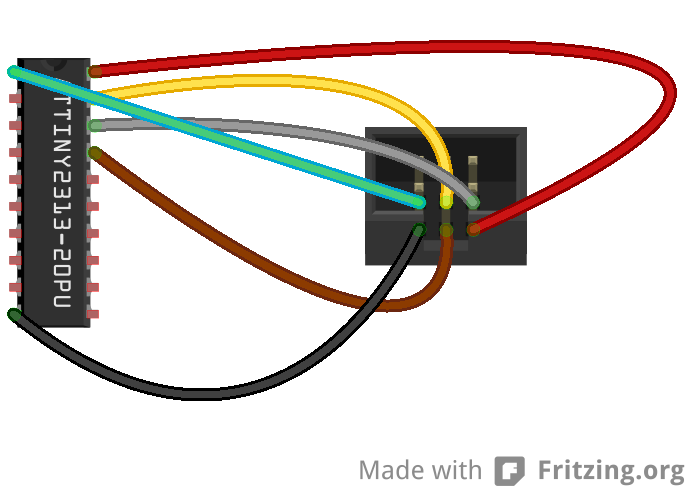

更新:似乎是一个问题，我的布线，但我找不到一个好的教程，我的布线需要去哪里。现在我用这个：

​

Answer 1

这就是你的全部线路吗？

从在线文件，

AVRISP mkII不为Vcc引脚提供电源，而是使用这个引脚来感测目标电路上的电压。你的电路需要通过外部电源来操作。

你还需要通过电阻把复位拉到Vcc上，这样它就不会在没有激活时浮起来。
