ER化学反应图

Question

我必须设计一个储存化学反应数据的数据库。我有三个实体:化学，反应和条件。

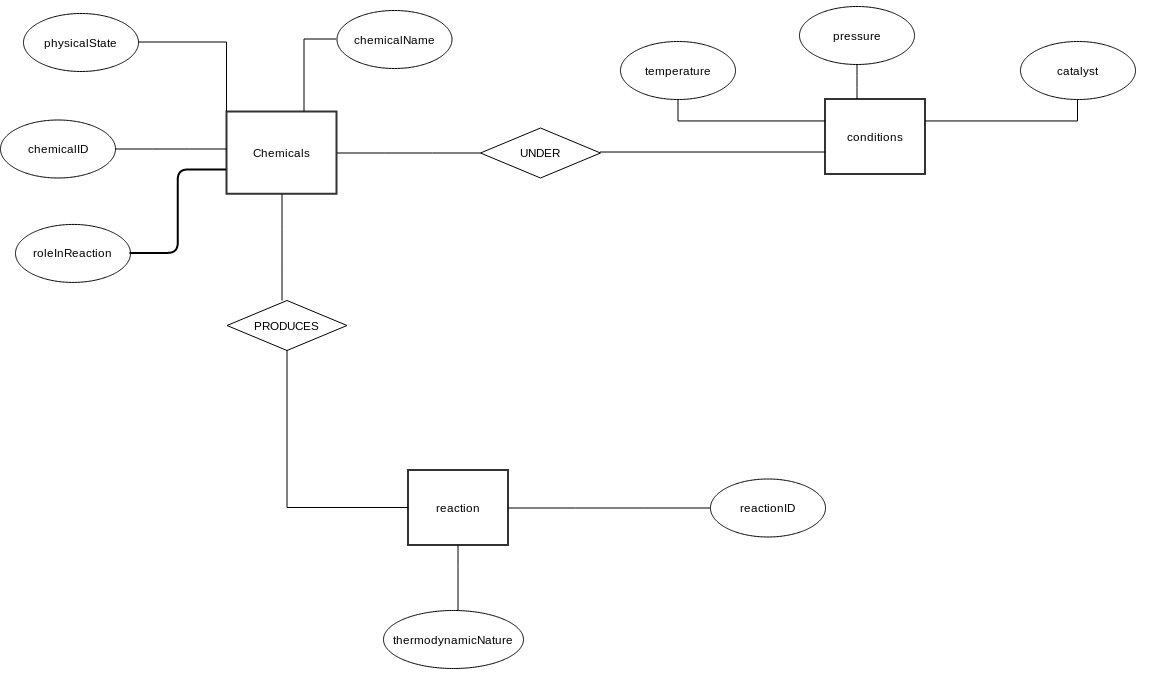

我还设计了ER图。但看上去并不完美。请指出以下ER图的缺陷并提出改进建议。

​

​

Answer 1

反应和条件之间应该有一种关系，因为反应发生在特定的条件下，而且你还必须指定关系的类型。

Answer 2

在我看来，化学品、反应和条件之间的关系应该是三元的，而反应与化学品之间的关系应该是另一种关系，以代表所生产的化学品。以下是声明：“化学品在特定条件下反应，反应产生化学物质。”

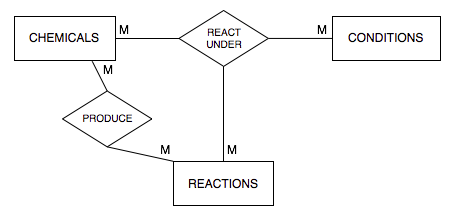

下面是一种表示它的方法：

​

​

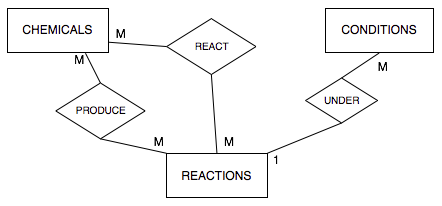

但是，如图3.8所示，http://www.databasedesign.co.uk/bookdatabasesafirstcourse/chap3/chap3.htm描述了这种关系，可以进一步分解为二进制关系的集合。这是最后一个ER：

​

你的桌子应该是这样的：

    CHEMICALS(chemicalId, ...)
    REACTIONS(reactionId, conditionId,...) [conditionId here represents the 1-M "UNDER"]
    CONDITIONS(confitionId, ...)
    CHEMICALS_REACT(reactionId, chemicalId) [This table represents the M-M "REACT"]
    REACTION_PROD_CHEM(reactionId, chemicalId) [This table represents the M-M "PRODUCE"]
