在Rickshaw.js中设置Y轴网格密度

Question

​

​

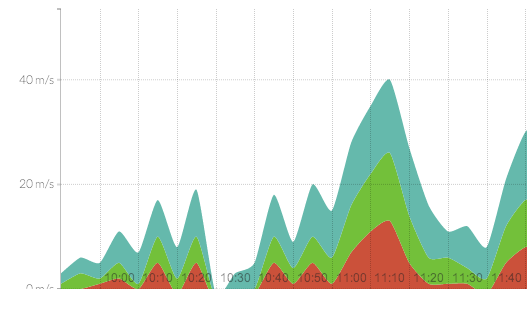

我有一个详细描述风速的图表，我希望Y轴上的网格每5 (m/s)有一个滴答。如何设置Y轴网格的密度？

// triggered when data has been loaded via ajax
$graph.on('graph.render', function(e, d) {
    var graph, y_axis;

    // Fixtures
    palette = new Rickshaw.Color.Palette();

    graph = new Rickshaw.Graph( {
        element: $graph.find('.chart');
        width: $graph.innerWidth() - 20,
        height: $graph.innerHeight() - 20,
        series: [
            {
                key: 'min',
                name: 'Min Wind Speed',
                color: palette.color(),
                data: d[0].data
            } // ...
        ]
    });

    x_axis = new Rickshaw.Graph.Axis.Time({
        graph: graph,
        timeUnit: {
            seconds: 600,
            formatter: function(d) {
                return d.toUTCString().match(/(\d+:\d+):/)[1];
            }
        }
    });

    y_axis = new Rickshaw.Graph.Axis.Y( {
        graph: graph,
        orientation: 'left',
        element: $graph.find('.y-axis')
    });
});

Answer 1

您可以通过ticks设置滴答数，也可以通过tickValues显式地设置要显示的值：

var yAxis = new Rickshaw.Graph.Axis.Y( {
  graph: graph,
  tickFormat: Rickshaw.Fixtures.Number.formatKMBT,
  //ticks: 5, //static number of ticks, only works
  tickValues: [50,100,150,200,250,300,350], // values to use/display
  element: document.getElementById('y_axis')
} );

您可以使用ticks或tickValues，而不是两者兼用。如果您像上面一样使用tickValues，并且您的最大y值是180，那么y标度将只显示值[50,100,150,200]、250和更高的值。如果您添加了更多具有较高y值的数据，则刻度将自动重新缩放，并显示您指定的更高值。

有关ticks和tickValues的更多信息可以在D3型SVG轴页面上找到。
