如何读取sqlite3图表/流程图？

Question

有人能解释一下，例如，如何在sqlite网站上读取sqlite流程图和图表吗？

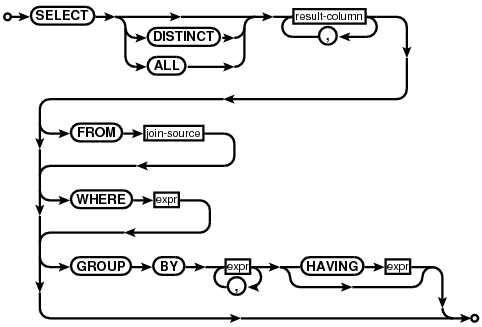

例如，如下所示的图表：

​

​

我怎么看--这意味着什么？

Answer 1

上面的流程图为您提供了编写select语句的有效方法。只要跟随箭头，你就能看到你能做什么。

阅读这篇文章，您可以看到您必须从SELECT开始。然后，您可以直接进入结果列，也可以输入DISTINT或ALL (但不能两者兼而有之，因为没有办法跟踪箭头并将它们都放进去)。

一旦到达结果列，就可以继续，或者放置逗号和另一个结果列。你可以随心所欲地在那里循环多次。

从那里开始，你可以一直走到最后，或者输入任意的FROM、WHERE或GROUP BY子句(但如果它们在的话，它们必须按照这个顺序排列)。GROUP子句可以有一个可选的HAVING子句。

最后，这只是一个流程图。跟着箭头走。这个图表并没有解释这些东西是做什么的，它只是解释了什么才是合法的陈述。

Answer 2

您所看到的图表更像是一个State Machine Diagram，您可以在其中找到好的信息状态机。状态机关系图只从一种状态开始，以另一种状态结束。例如，所示图表中的起点是"SELECT“之前的圆圈，结束状态是底部的最后一个圆圈。

从一种状态过渡到另一种状态是基于你将要收到的输入。例如，通过看到"SELECT“，我们将从开始状态传输到"SELECT”状态。在那之后有三种选择

1. 什么也不读
2. 阅读差异
3. 全读

所有这些输入都会导致状态移动一个新的状态，即读取列列表。在列列表中，您可以看到有两个选项，

1. 读取一个列名，然后继续
2. 读取一个列名，然后读取一个逗号，这将使您回到“结果列”状态。

后一种状态阻止您以以下方式结束：

SELECT Name, FROM Students

它强制您在每个逗号之后输入另一个列名。

我不会详细介绍图表的其他部分，因为@DamienBlack已经声明得足够好了。
