Matlab中一幅图像中的两幅时频图像

Question

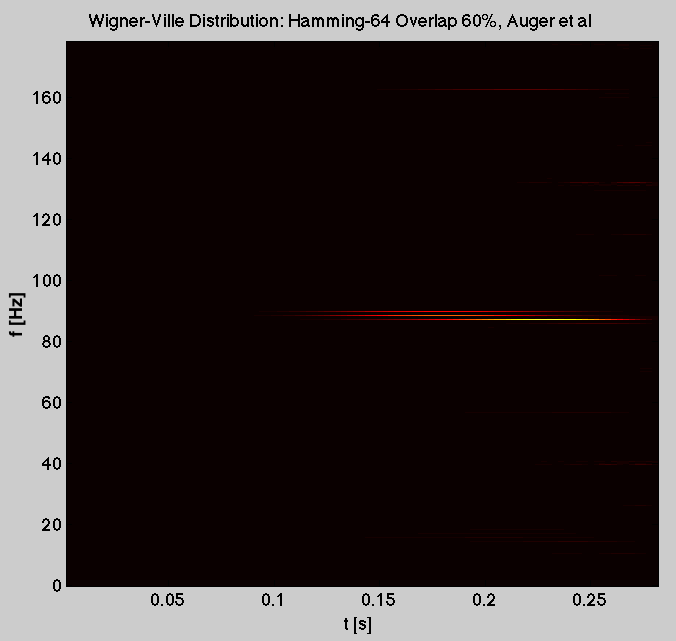

我有两个数字，它们在领域和范围上有相同的空间：

​

​

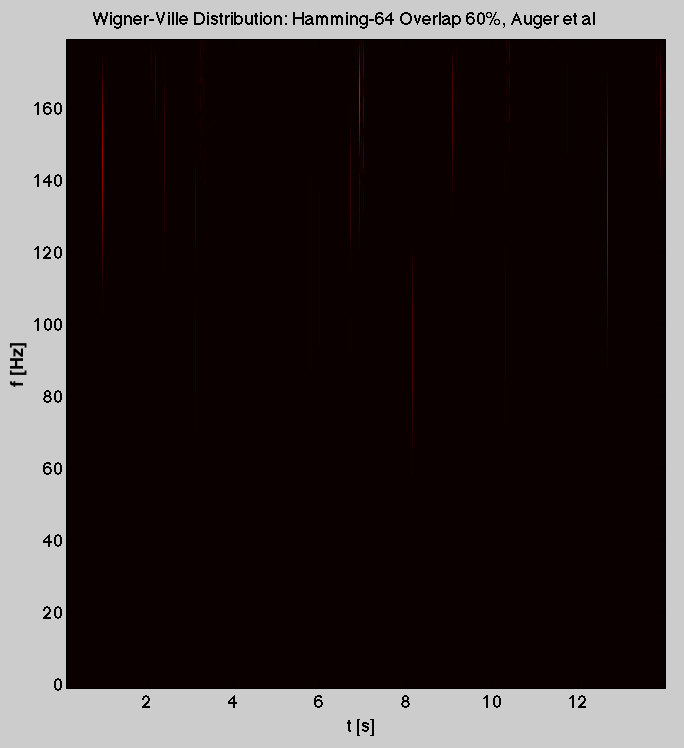

和

​

​

我遵循关于这里关于subimage的手册

image1 = imagesc(T*t, F*fs, abs(B));
subimage(T*t, image1);
image2 = imagesc(T*t, F*fs, abs(B'));
subimage(T*t, image2);

但我没有照片。也许，我应该使用命令infuse来代替。我仍然不明白应该如何将不同的Y值和时频表示传递给命令。

该命令似乎不是为三个参数设计的。

如何用Matlab中的两幅时频图制作一幅图片？

Answer 1

试一试

subimage(T*t, F*fs, uint8(abs(B)));

否则，您将尝试imagesc(T*t)，一条行

如果B中的值超出了abs(B)范围，则可能需要将uint8缩放到0,255：

B1=abs(B);
B1=B1/max(B1(:))*256;
subimage(T*t, F*fs, uint8(B1));
