如何将表示浮雕的二维矢量(SVG)转换为三维矢量文件？

Question

维基百科有数十张SVG浮雕地图。另一方面，3D打印正在出现，而且听起来很有趣。我愿意把这些SVG浮雕地图转换成3D兼容的3D打印格式。

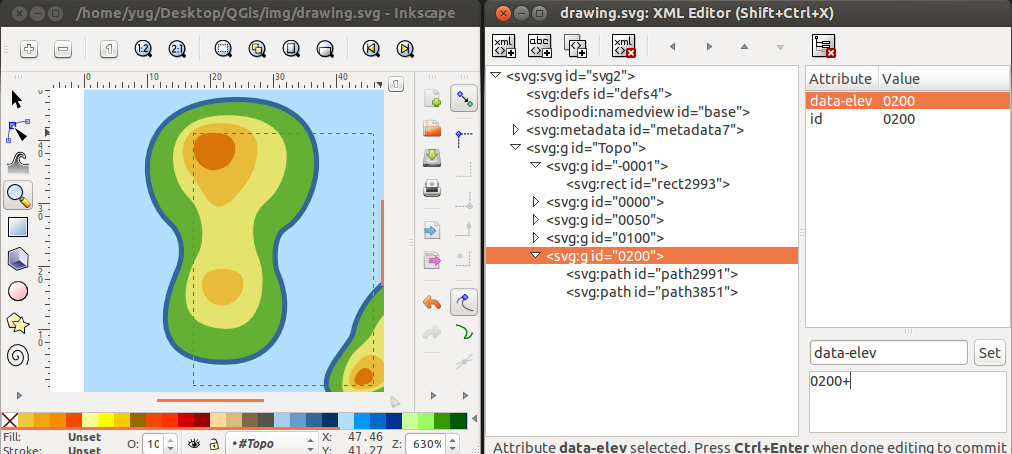

给定表示土壤海拔的SVG文件，由n组组成，如下所示：

<svg:g id="relief_0000m" data-elev="0000"> ... </g>
<svg:g id="relief_0050m" data-elev="0050"> ... </g>
<svg:g id="relief_0100m" data-elev="0100"> ... </g>
<svg:g id="relief_0200m" data-elev="0200"> ... </g>

由于每组忠实地代表海拔(0米、50米、100米、200米)高原。

​

如何将这个2D矢量文件转换成三维矢量文件，我可以将其加载到大多数3D打印机的软件中?

编辑:与是否有一种3D格式是SVG的3D扩展？相关的

Answer 1

它比简单的格式转换要复杂一些。如果你这样做了，你很可能会有一个横截面的东西结束，比如：

               __________
       _______|          |__________
______|                             |_________

我想你会想要一些更光滑，更像山丘的东西。另外要注意的是，svg坐标需要转换为打印机可以处理的与距离相关的坐标。也就是某种投影。

最好的方法可能是在一个合适的3d建模应用程序中。您可以尝试类似搅拌机的东西，它是免费的。它将使您能够导入svg，然后从它中挤出以获得您想要的高度。它还将使您能够将其调整到正确的大小，并以所需的格式导出。(请注意，假设3d打印机接受正常类型的文件)

这里是一个关于如何做到这一点的教程。
