双缓冲故障(2013年12月17日更新)

Question

导言和相关资料：

我要在主窗口的WM_PAINT处理程序中实现一个复杂的绘图。

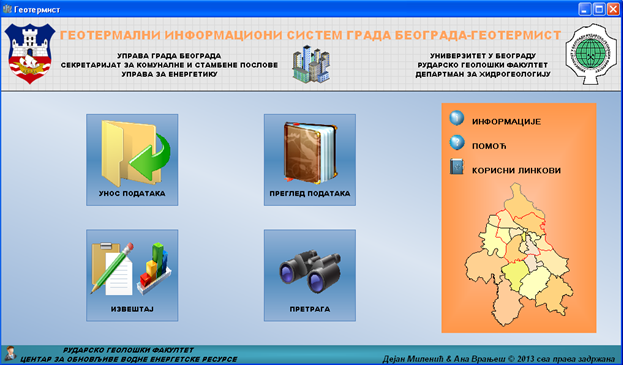

我提交了下面的图片来说明这一点：

​

​

主窗口有静态控件，而不是具有样式SS_NOTIFY的按钮。

当用户单击它们时，程序中会发生某些操作，这些操作目前是不相关的。

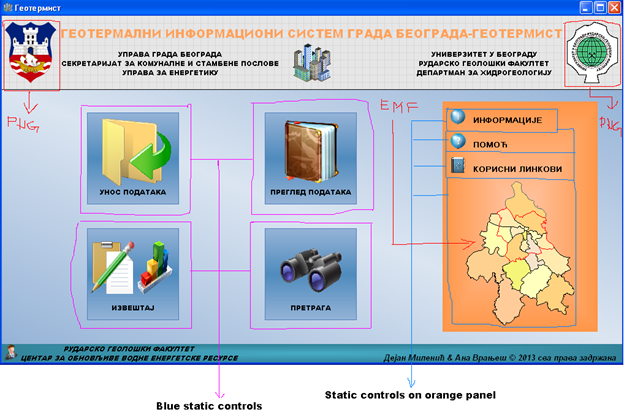

下图显示主窗口中的静态控件为：

​

​

橙色面板上的地图是一个EMF文件，左上角和右边的标志是PNG文件，其他图片是bitmap的。

Visual Styles通过#pragma指令启用。我还使用GDI+和GDI。

项目是作为空项目创建的，我已经从“从头开始”编码了所有内容。

为了实现这一任务，我决定在WM_PAINT，中绘制的整个图片，并将透明的 static control**s放在对应它们的图片**上。

为了保持代码的整洁和简单，我已经编写了实现上述功能的函数，因此我的WM_PAINT处理程序可以尽可能小。

更新#1( 2013年12月17日更新):

为了实现从成员arx获得的建议，我发布了一个可以编译并可以重现问题的单一源代码：

#include <windows.h>
#include <windowsx.h>
#include <commctrl.h>
#include <gdiplus.h>

#pragma comment( linker, "/manifestdependency:\"type='win32' \
                 name='Microsoft.Windows.Common-Controls' version='6.0.0.0' \
                 processorArchitecture='*' publicKeyToken='6595b64144ccf1df' \
                 language='*'\"" )

#pragma comment( lib, "comctl32.lib")
#pragma comment( lib, "Msimg32.lib" )
#pragma comment( lib, "Gdiplus.lib" )

using namespace Gdiplus;

// variable for storing the instance

static HINSTANCE hInst;

// variables for painting the window

static HBRUSH hbPozadina, // gray background brush for grid on the top
   BlueFrame, // needed to frame blue static controls
       hbr; // orange brush for orange panel

/********* helper functions for WM_PAINT **********/

// Fills triangle with gradient brush

void GradientTriangle( HDC MemDC,
                       LONG x1, LONG y1,
                       LONG x2, LONG y2,
                       LONG x3, LONG y3,
                       COLORREF top, COLORREF bottom )
{
    TRIVERTEX vertex[3];

    vertex[0].x     = x1;
    vertex[0].y     = y1;
    vertex[0].Red   = GetRValue(bottom) << 8;
    vertex[0].Green = GetGValue(bottom) << 8;
    vertex[0].Blue  = GetBValue(bottom) << 8;
    vertex[0].Alpha = 0x0000;

    vertex[1].x     = x2;
    vertex[1].y     = y2;
    vertex[1].Red   = GetRValue(top) << 8;
    vertex[1].Green = GetGValue(top) << 8;
    vertex[1].Blue  = GetBValue(top) << 8;
    vertex[1].Alpha = 0x0000;

    vertex[2].x     = x3;
    vertex[2].y     = y3;
    vertex[2].Red   = GetRValue(bottom) << 8;
    vertex[2].Green = GetGValue(bottom) << 8;
    vertex[2].Blue  = GetBValue(bottom) << 8;
    vertex[2].Alpha = 0x0000;

    // Create a GRADIENT_TRIANGLE structure that
    // references the TRIVERTEX vertices.

    GRADIENT_TRIANGLE gTriangle;

    gTriangle.Vertex1 = 0;
    gTriangle.Vertex2 = 1;
    gTriangle.Vertex3 = 2;

    // Draw a shaded triangle.

    GradientFill( MemDC, vertex, 3, &gTriangle, 1, GRADIENT_FILL_TRIANGLE);
 }

 // draws the background for the part of the window between header and footer

 void drawBackground( HDC MemDC, RECT r )
 {
      /******* main window's gradient background ********/

      GradientTriangle( MemDC, r.right, r.bottom - r.top - 30,
                               r.left, r.bottom - r.top - 30,
                               r.left, r.top + 120,
                               RGB( 0x95, 0xB3, 0xD7 ),
                               RGB( 0xDB, 0xE5, 0xF1 ) );

      GradientTriangle( MemDC, r.right, r.bottom - r.top - 30,
                               r.right, r.top + 120,
                               r.left, r.top + 120,
                               RGB( 0x95, 0xB3, 0xD7 ),
                               RGB( 0xDB, 0xE5, 0xF1 ) );
}

// draws the header of the main window

void drawHeader( HDC MemDC, RECT rect, HBRUSH hbPozadina )
{
    FillRect( MemDC, &rect, hbPozadina );
}

// fills rectangle with gradient brush

void GradientRectangle( HDC MemDC,
                        LONG x1, LONG y1,
                        LONG x2, LONG y2,
                        COLORREF top,
                        COLORREF bottom )
{
    // vertexes for static's gradient color

    TRIVERTEX vertexS[2];

    vertexS[0].x     = x1;
    vertexS[0].y     = y1;
    vertexS[0].Red   = GetRValue(top) << 8;
    vertexS[0].Green = GetGValue(top) << 8;
    vertexS[0].Blue  = GetBValue(top) << 8;
    vertexS[0].Alpha = 0x0000;

    vertexS[1].x     = x2;
    vertexS[1].y     = y2;
    vertexS[1].Red   = GetRValue(bottom) << 8;
    vertexS[1].Green = GetGValue(bottom) << 8;
    vertexS[1].Blue  = GetBValue(bottom) << 8;
    vertexS[1].Alpha = 0x0000;

    // Create a GRADIENT_RECT structure that
    // references the TRIVERTEX vertices.

    GRADIENT_RECT gRect;

    gRect.UpperLeft  = 0;
    gRect.LowerRight = 1;

    // Draw a shaded rectangle.

    GradientFill( MemDC, vertexS, 2, &gRect, 1, GRADIENT_FILL_RECT_V );
}

// fills the "button" with blue gradient and frames it with blue brush

void FillButton( HDC MemDC, RECT rect, HBRUSH BlueFrame )
{
    // fill upper half of the rectangle

    GradientRectangle( MemDC,
                       rect.left, rect.top,
                       rect.right, rect.top + ( rect.bottom - rect.top ) / 2,
                       RGB( 0x95, 0xB3, 0xD7 ),
                       RGB( 0x4F, 0x8B, 0xBD ) );

    // fill bottom half of the rectangle

    GradientRectangle( MemDC,
                       rect.left, rect.top + ( rect.bottom - rect.top ) / 2,
                       rect.right, rect.bottom,
                       RGB( 0x4F, 0x8B, 0xBD ),
                       RGB( 0x95, 0xB3, 0xD7 ) );

    FrameRect( MemDC, &rect, BlueFrame );
}

// draws the "status bar" at the bottom of the main window

void drawFooter( HDC MemDC, RECT r, COLORREF top, COLORREF bottom )
{
    // down triangle

    GradientTriangle( MemDC,
                      r.right, r.bottom,
                      ( r.right - r.left ) / 2,
                      r.bottom - r.top - 15,
                      r.left, r.bottom,
                      top, bottom );

    // upper triangle

    GradientTriangle( MemDC,
                      r.right, r.bottom - r.top - 30,
                      ( r.right - r.left ) / 2, r.bottom - r.top - 15,
                      r.left, r.bottom - r.top - 30,
                      top, bottom );

    // left triangle

    GradientTriangle( MemDC,
                      r.left, r.bottom,
                      ( r.right - r.left ) / 2, r.bottom - r.top - 15,
                      r.left, r.bottom - r.top - 30,
                      top, bottom );

   // right triangle

    GradientTriangle( MemDC,
                      r.right, r.bottom - r.top - 30,
                      ( r.right - r.left ) / 2, r.bottom - r.top - 15,
                      r.right, r.bottom,
                      top, bottom );
}

// draw orange panel on which map and 3 static controls will be drawn

void drawOrangePanel( HDC MemDC, RECT r, COLORREF top, COLORREF bottom )
{
    // down triangle

    GradientTriangle( MemDC,
                      r.right, r.bottom,
                      r.left + ( r.right - r.left ) / 2,
                      r.top + ( r.bottom - r.top ) / 2,
                      r.left, r.bottom,
                      top, bottom );

    // upper triangle

    GradientTriangle( MemDC,
                      r.right, r.top,
                      r.left + ( r.right - r.left ) / 2,
                      r.top + ( r.bottom - r.top ) / 2,
                      r.left, r.top,
                      top, bottom );

    // left triangle

    GradientTriangle( MemDC,
                      r.left, r.bottom,
                      r.left + ( r.right - r.left ) / 2,
                      r.top + ( r.bottom - r.top ) / 2,
                      r.left, r.top,
                      top, bottom );

   // right triangle

   GradientTriangle( MemDC,
                     r.right, r.top,
                     r.left + ( r.right - r.left ) / 2,
                     r.top + ( r.bottom - r.top ) / 2,
                     r.right, r.bottom,
                     top, bottom );
}

void onPaint( HWND hwnd, WPARAM wParam, LPARAM lParam )
{
    PAINTSTRUCT ps;

    HDC hdc = BeginPaint( hwnd, &ps);

    RECT r; // rectangle for main window's client area

    GetClientRect( hwnd, &r);

    HDC MemDC = CreateCompatibleDC(hdc); // back buffer

    // compatible bitmap for MemDC

    HBITMAP bmp = CreateCompatibleBitmap( hdc, r.right - r.left, r.bottom - r.top ),
            oldBmp = (HBITMAP)SelectObject( MemDC, bmp ); // needed for cleanup

    // draw background for middle part of the window

    drawBackground( MemDC, r );

    // draw header with grid lines

    RECT rect; // position it properly at the top

    rect.left = r.left;
    rect.top = r.top;
    rect.right = r.right;
    rect.bottom = 120;

    drawHeader( MemDC, rect, hbPozadina );

    // draw "status bar"

    drawFooter( MemDC, r, RGB( 0x48, 0xAC, 0xC6), RGB( 0x31, 0x83, 0x99 ) );

    /******* draw static control's background ****/

    //======== top left static control ======//

    //position it properly

    rect.left = ( 3 * ( r.right - r.left ) / 4 - 340 ) / 3;
    rect.top = 120 + ( r.bottom - r.top - 450 ) / 3;
    rect.right = 150 + ( 3 * ( r.right - r.left ) / 4 - 340 ) / 3;
    rect.bottom = 270 + ( r.bottom - r.top - 450 ) / 3;

    // draw gradient button

    FillButton( MemDC, rect, BlueFrame );

    //======================== draw orange panel =================//

    //position it properly

    rect.left = 3 * ( r.right - r.left ) / 4 - 40;
    rect.top = r.top + 140;
    rect.right = rect.left + ( r.right - r.left ) / 4;
    rect.bottom = rect.top + ( r.bottom - r.top - 190 );

    drawOrangePanel( MemDC, rect, RGB( 0xFF, 0xC8, 0xAA ), RGB( 0xFF, 0x96, 0x48 ) );

    /****** draw back buffer on the screen DC *******/

    BitBlt( hdc, 0, 0, r.right - r.left, r.bottom - r.top, MemDC, 0, 0, SRCCOPY );

    /************** cleanup *******************/

    SelectObject( MemDC, oldBmp );

    DeleteObject(bmp); // compatible bitmap for MemDC

    DeleteDC(MemDC);

    EndPaint( hwnd, &ps);
}

// WinMain's procedure

LRESULT CALLBACK WndProc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam)
{
    switch(msg)
    {
    case WM_CREATE:
        {
             //******** brushes ***********//

             // load gray background brush for the top banner

             hbPozadina = CreateSolidBrush( RGB( 230, 230, 230 ) );

             // brush for orange panel that holds 3 static controls and a map

             hbr = CreateSolidBrush( RGB( 255, 163, 94 ) );

             // blue frame for blue static controls

             BlueFrame = CreateSolidBrush( RGB(79, 129, 189) );

             /*******************************************/
        }
        return (LRESULT)0;

    case WM_ERASEBKGND:
        return (LRESULT)1; // so we avoid flicker ( all painting is in WM_PAINT )

    case WM_PAINT:
        {
             // paint the picture
             onPaint( hwnd, wParam, lParam );
        }
        return (LRESULT)0;

    case WM_SIZE:
        InvalidateRect( hwnd, NULL, FALSE );
        return (LRESULT)0;

    case WM_CLOSE:

        // destroy brushes

        DeleteObject(hbPozadina);
        DeleteObject(hbr);
        DeleteObject(BlueFrame);

        DestroyWindow(hwnd);

        return (LRESULT)0;

    case WM_DESTROY:
        PostQuitMessage(0);
        return (LRESULT)0;

    default:
        return DefWindowProc(hwnd, msg, wParam, lParam);
    }
    return 0;
}

// WinMain

int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR lpCmdLine,
               int nCmdShow)
{
    // store hInstance in global variable for later use

    hInst = hInstance;

    WNDCLASSEX wc;
    HWND hwnd;
    MSG Msg;

    /**** variables for GDI+ initialization ******/

    GdiplusStartupInput gdiplusStartupInput;
    ULONG_PTR           gdiplusToken;

    /********* Initialize GDI+. ********/

    GdiplusStartup(&gdiplusToken, &gdiplusStartupInput, NULL);

    /**** finished GDI+ initialisation *****/

    // initialize common controls

    INITCOMMONCONTROLSEX iccex;
    iccex.dwSize = sizeof(INITCOMMONCONTROLSEX);
    iccex.dwICC = ICC_STANDARD_CLASSES ;
    InitCommonControlsEx(&iccex);

    // register main window class

    wc.cbSize = sizeof(WNDCLASSEX);
    wc.style = 0;
    wc.lpfnWndProc = WndProc;
    wc.cbClsExtra = 0;
    wc.cbWndExtra = 0;
    wc.hInstance = hInst;
    wc.hIcon = LoadIcon (NULL, IDI_APPLICATION);
    wc.hCursor = LoadCursor( NULL, IDC_ARROW );
    wc.hbrBackground = NULL;//(HBRUSH)GetStockObject( WHITE_BRUSH );
    wc.lpszMenuName = NULL;
    wc.lpszClassName = L"Main_Window";
    wc.hIconSm = LoadIcon (NULL, IDI_APPLICATION);

    if(!RegisterClassEx(&wc))
    {
         MessageBox( NULL, L"Window Registration Failed!", L"Error!",
                     MB_ICONEXCLAMATION | MB_OK );

         return 0;
    }

    // create main window

    hwnd = CreateWindowEx( 0, // WS_EX_COMPOSITED "improved" drawing of the edges
                           L"Main_Window",
                           L"Геотермист",
                           WS_OVERLAPPEDWINDOW,
                           ( GetSystemMetrics(SM_CXMAXIMIZED) - 1020 ) / 2,
                           ( GetSystemMetrics(SM_CYMAXIMIZED) - 600 ) / 2,
                           1020, 600, NULL, NULL, hInstance, 0 );

    if(hwnd == NULL)
    {
          MessageBox( NULL, L"Window creation failed!", L"Error!",
                      MB_ICONEXCLAMATION | MB_OK );

          return 0;
    }

    ShowWindow(hwnd, nCmdShow);
    UpdateWindow(hwnd);

    while(GetMessage(&Msg, NULL, 0, 0) > 0)
    {
        TranslateMessage(&Msg);
        DispatchMessage(&Msg);
    }

    // shutdownd GDI+

    GdiplusShutdown(gdiplusToken);

    return Msg.wParam;
}

我在Windows XP上工作，使用MS Visual Studio C++ 2008 Express Edition和pure Win32 API。

一个注意:自从VS 的速成版没有资源编辑器以来，就没有资源编辑器，资源文件和资源头是使用ResEdit从这里创建的：http://www.resedit.net/。

问题：

为了避免闪烁，我使用了双缓冲，这是我从*Paul *关于CodeProject的文章、Charles的编程Windows第5版和Forger的WIN32教程中学到的。

从理论上讲，一切正常，我的代码编译时没有任何错误。

我在这里粘贴了代码：http://pastebin.com/zSYT1i8L

我的英语不够好，无法准确地描述我面临的问题(我所能说的就是主窗口的边缘和静态控件的重绘“缓慢”和闪烁)，所以我创建了一个演示应用程序：http://www.filedropper.com/geotermistgrafika

我为解决问题所做的努力：

我已经处理了WM_ERASEBKGND (返回的(LRESULT)1 )，并且从窗口类中排除了样式CS_VREDRAW和CS_HREDRAW，因此不应该因此导致闪烁。

我的窗口没有WS_CLIPCHILDREN样式，因为桌面图片的一部分是静态控件所在的位置。

在我的WM_SIZE处理程序中有：

1. 使用SetWindowPos(...) API重新定位静态控件，并通过添加SWP_NOCOPYBITS标志减少闪烁。
2. 使用InvalidateRect( hWnd, NULL, FALSE )使整个窗口失效，所以这个API在无效时不会发送WM_ERASEBKGND (第三个参数是FALSE )，但是即使我尝试使用TRUE，效果也是一样的。

我为WM_PAINT处理程序实现了双缓冲，如上述书籍/文章/教程中的示例所示(通过在内存DC中执行所有操作，并在屏幕DC上执行BitBlt(...)以避免闪烁)。

我没有处理WM_SIZING、WM_WINDOWPOSCHANGING或WM_MOVING消息。

我使用了工具GDIView ( handles.html )来跟踪GDI leaks。

每次我调整窗口大小/最大化窗口时，GDIView都会在区域列中显示+4，这意味着我会泄漏区域，但我不知道这是怎么可能的，因为我没有使用对区域进行操作的API，并且对所有内容都进行了双重检查。

在我看来，一切都应该是好的，也许这是不相关的，但我只是想提一下，也许这很重要。

如果我将WS_EX_COMPOSITED样式添加到主窗口，则性能不会提高。

我试图找到在线的例子，以帮助我解决我的问题，但所有的教程都很简单，不涵盖这类复杂的图片。

重要注意事项：

在我的WM_PAINT处理程序为空并使用onPaint API获得的设备上下文调用WM_ERASEBKGND中的onPaint函数之后，闪烁消失了，但是在调整大小时，窗口的重绘很“尖峰”，主窗口边缘的问题也没有得到解决。

不过，这比原来的代码要好得多..。

问题：

如何解决我在上面提供的演示应用程序中演示的问题？

我在此感谢所有投入时间和精力来帮助我的人。

诚挚的问候。

Answer 1

我在Windows7上编译并运行了代码。使用标准主题(使用DWM)，它在调整大小时看起来很好。

我切换到Windows经典主题(它禁用DWM)，当窗口调整大小时，按钮的边缘有很多撕裂现象。我怀疑这就是你所看到的问题。

当绘制与屏幕的物理更新不同步时，会发生撕裂。这将导致部分屏幕显示旧图像，部分屏幕显示新图像。在垂直直线水平移动时，效果尤其明显。

您还在使用Windows吗？

据我所知，防止XP撕裂的唯一方法是在画图中使用DirectX，并显式地与VSYNC同步。不过，您可能可以使用现有的绘图代码，只需使用DirectX绘制最后的位图。或者还有其他的同步机制。我不知道。

然而，由于问题本身修复了Windows的后期版本，所以我不会做任何事情。
