Modelica类图

Question

我正在寻找一个可以(自动)从Modelica代码创建类图的工具：https://trac.modelica.org/Modelica/attachment/ticket/85/classDiagramModelicaMedia.png

我需要创建几个这样的图表，一个自动化的解决方案会有很大帮助！

到目前为止，我发现了关于Modelica (类图查看器)的文章：

https://www.modelica.org/events/modelica2006/Proceedings/sessions/Session1c1.pdf

但不是一个随时可以使用的工具。有什么想法吗？

Answer 1

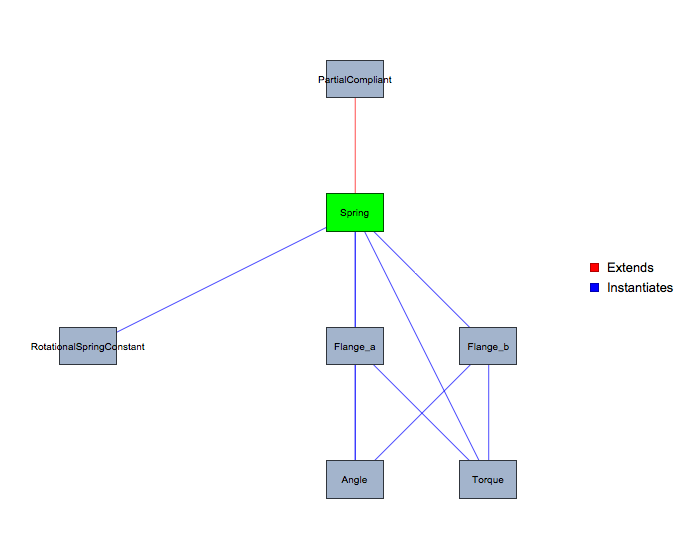

这可以用SystemModeler和Mathematica来完成。相关的功能有点隐藏，但它就在那里。下面是一个例子：

WSMLink`Library`WSMDependencyGraph["Modelica.Mechanics.Rotational.Components.Spring"]

​

​

当在类上盘旋时，全名将显示：

​

函数返回的对象包含一个图形，因此您可以使用Mathematica中的所有图形功能对其进行操作。此外，该函数使用与Graph相同的参数，因此您可以在需要时得到不同的图布局。

Answer 2

我没有任何具体的建议，但您可能会发现，像OpenModelica这样的工具可以提取和输出足够的信息来构造这样的图表。它似乎有许多用于输出大量信息的命令行开关(调试等)。
