书店类图

Question

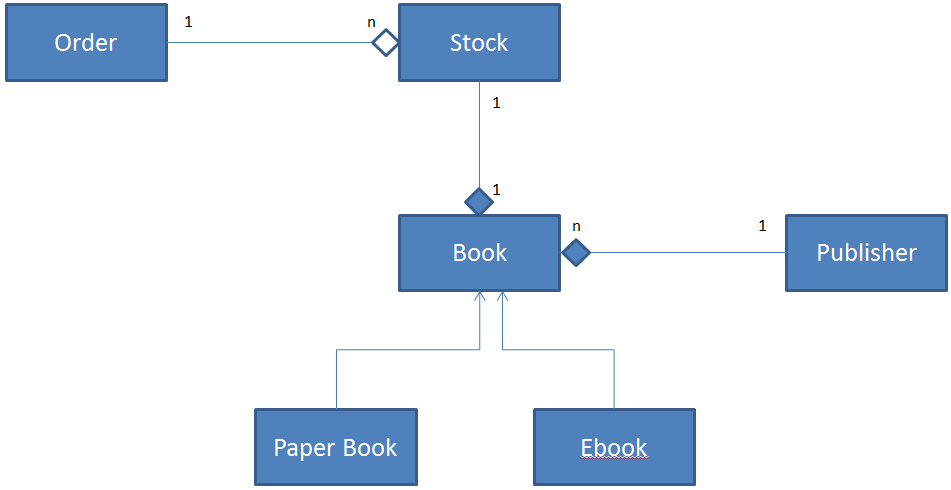

我正在开始一个项目，为一家书店建立一个管理系统。我已经创建了一个简单的实体类图，如下所示。我只想知道这些关系对实体是否正确？

​

关系的含义：

• 1可以为多个库存项目下订单，一个库存项目可以在没有订单的情况下存在。
• 1书是一种存货，一本书若没有对应的存货，就不可能存在。
• 每本书都可以有许多出版商，没有出版商，一本书就不可能存在。
• 最后，电子书和纸质书都是超类书的子类，因为它们都是“书”。

Answer 1

我同意订单和股票之间的聚合关系，但请注意，n可以等于零。可以有一个没有股票的订单吗？还要考虑一下关系的发展方向。股票是有订单，还是订单有库存？

该模型显示了库存和图书之间的组合关系；但是，您的描述说明一本书就是股票。is a关系应该通过泛化而不是组合来建模。

这个模型表明许多书都有一个出版商。根据你的描述，更准确地说，许多书有许多出版商。此外，模型中的组合关系的方向表明，出版商不可能没有一本书；而您的描述则相反。

最后，模型显示了图书及其子类之间的有向关联；而您的描述(正确)意味着泛化，应该将其建模为闭箭头。

参考资料：UML基础:类图

Answer 2

1. 你根本就没有导航能力的信息。
   • 股票<->订单(可以是单面)
   • 股票->账本
   • 图书出版者

​

1. 整个菱形应移动到连接的另一端。这本书不可能没有出版商，反之亦然。
2. 孩子的书应该用箭头连接到书上，两端有空的三角形。是那支箭的意思是做一个孩子。
3. 一本书可以用股票中的许多范例来表示。纠正多重性。
4. 把这本书写成抽象类。

我不知道的一个问题是:电子书有很多样本吗？还是他们有不同的逻辑？
