matlab:在图片中找到物体的外部边缘。

Question

我有一张有血迹的照片。我想做的是检测这些细胞的边缘。

​

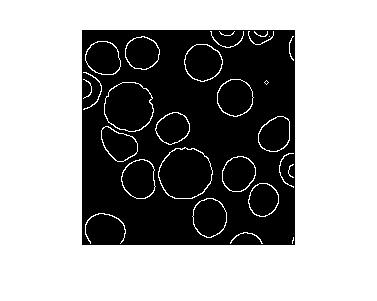

我首先将这张彩色图像转换成灰度图像，然后填充这些单元格中的空洞。并利用matlab中的edge()函数进行边缘检测。因为你可以观察到某些细胞的内部部分要轻得多，所以在一个细胞内检测到了边缘。结果如下：

​

那么，是否有任何方法只能检测到这些细胞的外部边缘呢？

我的代码如下所示：

I = imread('film02_pattern.jpg');
t1=graythresh(I);
k1=im2bw(I,t1);
k1=~k1;
se = strel('disk',1);
k1=imfill(k1,'holes');
imshow(k1);
k1=~k1;
bw = edge(k1,'canny',[],sqrt(2));
figure,imshow(bw);

Answer 1

要处理与图像边缘相交的等高线，可以使用bwconncomp将背景与不可填充的轮廓分开。然后，而不是edge，您只能通过bwperim获得外部周长，但这只是一个变化。

I = imread('asEW3.jpg');
t1=graythresh(I);
k1=im2bw(I,t1);
k1=~k1;
se = strel('disk',1);
k0=imfill(~k1,'holes');            % new
cc = bwconncomp(k0);               % new
k0(cc.PixelIdxList{1})=0;          % new
k1 = imfill(k1,'holes');
cellMask = k1 | k0;                % new
cellContours = bwperim(cellMask);  % new
cellContours2 = edge(cellMask,'canny',[],sqrt(2)); % new
k1=~k1;
bw = edge(k1,'canny',[],sqrt(2));
figure,imshow(bw); title('original')
figure,imshow(cellContours); title('new, bwperim()')
figure,imshow(cellContours2); title('new, edge()')

使用连接组件似乎有点过火，但似乎没有更容易的方法来区分背景和到达图像边缘的细胞中心，至少在imfill无法填充这些轮廓时是如此。
