jBPM5计时器事件xml

Question

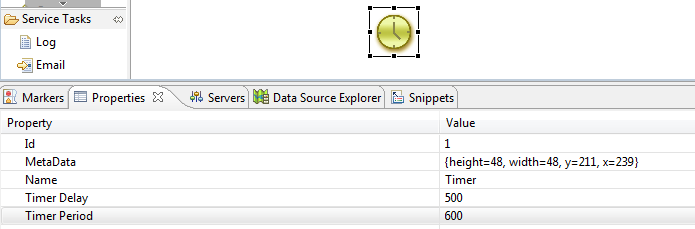

Eclise jBPM设计师:

  <intermediateCatchEvent id="_1" name="Timer" >
          <timerEventDefinition>
            <timeCycle xsi:type="tFormalExpression">500###600</timeCycle>
          </timerEventDefinition>
        </intermediateCatchEvent>

​

​

Signavio Modeler:

  <intermediateCatchEvent id="_1" name="Timer">
       <timerEventDefinition id="_2">
            <timeCycle id="_3" xsi:type="tFormalExpression">4</timeCycle>
            <timeDuration id="_4" xsi:type="tFormalExpression">500</timeDuration>
         </timerEventDefinition>
      </intermediateCatchEvent>

​

​

如何在jbpm5中使用计时器事件？

Eclipse设计器在gui中没有计时器日期和周期选项，但是xml包含<timeCycle>500###600</timeCycle>。

下面的标签是否支持jBPM5引擎？

 <timeCycle id="_3" xsi:type="tFormalExpression">4</timeCycle>
 <timeDuration id="_4" xsi:type="tFormalExpression">500</timeDuration>

Answer 1

jBPM5既支持timeCycle也支持timeDuration。注意，BPMN2规范定义了永远不要同时使用它们，您应该选择一个。如果您只在eclipse插件中填充一个延迟，它应该生成一个timeDuration，如果您填充一个时间段(以及)，它将生成一个timeCycle。

注意，它期望延迟和周期属性采用如下所定义的格式：http://docs.jboss.org/jbpm/v5.4/userguide/ch.core-basics.html#sec.timers
