如何在Prolog (XPCE)编程中生成条形图(条形图)？

Question

我试图在Proglog库中使用XPCE来制作条形图。虽然我找到了一些材料但我不能马上执行。代码如下。

barchart :-
    barchart(vertical).
barchart(HV) :-
    new(W, picture),
    active_classes(Classes),
    length(Classes, N),
    required_scale(Classes, Scale),
    send(W, display, new(BC, bar_chart(HV, 0, Scale, 200, N))),
    forall(member(class(Name, Created, Freed), Classes),
           send(BC, append,
                bar_group(Name,
                          bar(created, Created, green),
                          bar(freed, Freed, red)))),
    send(W, open).

我想做的就是在这个网站上做Figure27。

http://www.swi-prolog.org/packages/xpce/UserGuide/libplot.html

编辑)

我只想做个简单的条形图。就像下面这样。http://image.tutorvista.com/content/feed/u845/bargraph.gif

抱歉，链接没有图片(我没有足够的声誉点上传图片)

Answer 1

这里(另一个)样本

:- use_module(library(pce)).
:- use_module(library(plot/barchart)).
:- use_module(library(autowin)).

test_barchart :-
    new(W, picture),
    send(W, display, new(BC, bar_chart(vertical,0,200))),
    forall(member(Name/Height/Color,
              [x/100/red, y/150/green, z/80/blue, v/50/yellow]),
           (   new(B, bar(Name, Height)),
               send(B, colour(Color)),
               send(BC, append, B)
           )),
    send(W, open).

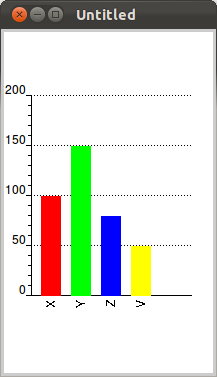

会产生

​

​

您可以从帮助\ XPCE手动\浏览器\Class浏览器检查XPCE对象.
