用Matplotlib注释注释

Question

我目前正在Matplotlib中做一些“花哨”的注释：

import matplotlib.pyplot as plt
ax = plt.subplot(111)
plt.axis('equal')
src_pos, dst_pos = (0, 0), (1, 1)
src_patch = plt.Rectangle(src_pos, .25, .25, color='r')
ax.add_patch(src_patch)
dst_patch = plt.Circle(dst_pos, .25, color='b')
ax.add_patch(dst_patch)
arrowprops = dict(
    arrowstyle='<-',
    connectionstyle='arc3,rad=0.3',
    patchA=dst_patch,
    patchB=src_patch,
    shrinkA=1,
    shrinkB=1)
ant = ax.annotate('', src_pos, dst_pos, arrowprops=arrowprops)
plt.draw()
plt.show()

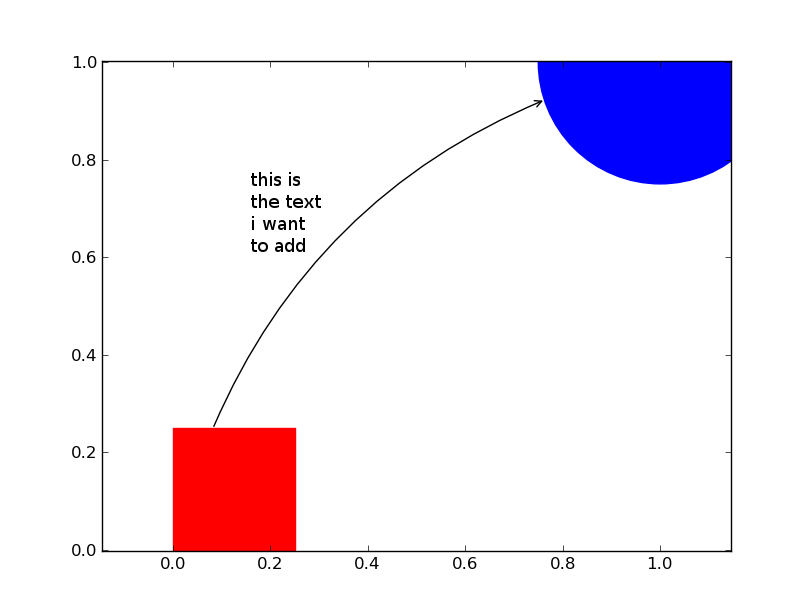

现在，我想在箭头旁边添加一些文本。输出应该如下所示：

​

​

我对一种通用的解决方案感兴趣，在这种解决方案中，文本位置是以编程方式根据渲染器选择箭头路径来选择的。例如，

• 对于src_pos和dst_pos的未知值，文本应该适当放置。
• 无论arrowprops是如何设置的，以及使用的是哪个connectionstyle，文本都应该适当放置。
• 在脚本结束之前，我更希望不必调用plt.draw()。

谢谢!

Answer 1

只是看看intro.html页面。如果你知道坐标的话，文本似乎可以独立于箭头放置。在draw()命令之前添加以下内容：

ant2 = ax.annotate('this is\nthe text\ni want\nto add', xy=(0.1, 0.8), xytext=(0.1, 0.8), horizontalalignment='left', verticalalignment='top')

就广义解决方案而言，它将与原始注释一样复杂，因为根据给注释的参数创建了相当多的不同类型的东西。例如，如果没有指定arrowstyle，则创建一个YAArow修补程序实例。您可以调用YAArow的get_path()，但是路径的用处有限，因为它或多或少只是一个点的集合。您需要编写一个"find_middle_of_path()“，它需要考虑到路径不一定是连续的，有时路径的所有属性都不是由使用它的方法填充的，例如箭头路径何时是不连续的，当箭头路径的中间被图形的边缘所剪裁时。

如果指定了arrowstyle，则创建一个FancyArrowPatch实例。如果创建了一个FancyArrowPatch，您可以调用get_path_in_displaycoord()来获得与YAArow修补程序路径相同的警告。

您最好创建一些相当简单的例程，这些例程调用注释两次，一个用于箭头，另一个用于与您真正想要使用注释的可能有限的方式相对应的文本。

Answer 2

还有一个选项text()可以将任何文本添加到已知位置的情节中。查看此链接以获得额外的选项。

ant1 = ax.text(0.4, 0.6, 'text')

这不会在arrowprops上显示
