OBJ文件的OpenGL wireFrame呈现

Question

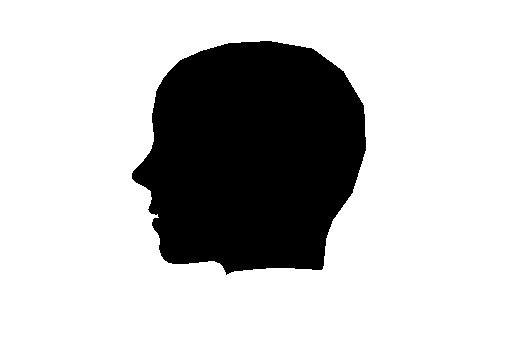

我正在编写一个程序，它只需要读取一个.obj文件并以有线帧模式呈现它。我已经阅读了我想要呈现的.obj文件(正确的-我相信)。但我有点问题..。它应该在铁丝网里，但是相反.(下图)

​

​

以下是代码：

    public void render(GL gl){
    float xMiddle = (m.getXVertexMax() + m.getXVertexMin())/2;
    float yMiddle = (m.getYVertexMax() + m.getYVertexMin())/2;
    float zMiddle = (m.getZVertexMax() + m.getZVertexMin())/2;

    gl.glScalef(1/(m.getXVertexMax() - m.getXVertexMin()), 1, 1);
    gl.glScalef(1, 1/(m.getYVertexMax() - m.getYVertexMin()), 1);
    gl.glScalef(1, 1, 1/(m.getZVertexMax() - m.getZVertexMin()));

    gl.glBegin(GL.GL_TRIANGLES);
    {
        gl.glEnable(GL.GL_DEPTH_TEST);
        gl.glPolygonMode(GL.GL_FRONT_AND_BACK, GL.GL_LINES);
        for(int i = 0; i < m.faces.size(); i++ ){
            Vector3f n1 = m.normals.get(m.faces.get(i).getNormalIndices()[0] - 1);
            Vector3f v1 = m.vertices.get(m.faces.get(i).getVertexIndices()[0] - 1);
            gl.glVertex3f(v1.x - xMiddle, v1.y - yMiddle, v1.z - zMiddle);
            gl.glNormal3f(n1.x, n1.y, n1.z);


            Vector3f n2 = m.normals.get(m.faces.get(i).getNormalIndices()[1] - 1);
            Vector3f v2 = m.vertices.get(m.faces.get(i).getVertexIndices()[1] - 1);
            gl.glVertex3f(v2.x - xMiddle, v2.y - yMiddle, v2.z - zMiddle);
            gl.glNormal3f(n2.x, n2.y, n2.z);




            Vector3f n3 = m.normals.get(m.faces.get(i).getNormalIndices()[2] - 1);
            Vector3f v3 = m.vertices.get(m.faces.get(i).getVertexIndices()[2] - 1);
            gl.glVertex3f(v3.x - xMiddle, v3.y - yMiddle, v3.z - zMiddle);
            gl.glNormal3f(n3.x, n3.y, n3.z);

        }
    }
    gl.glEnd();
}

注意:代码中的Vector3f是我创建的数据结构。

我已经试过了我能找到的所有东西，但是它仍然不会把图像渲染成线框！

有人能帮忙吗？

Answer 1

gl.glBegin(GL.GL_TRIANGLES);
{
    gl.glEnable(GL.GL_DEPTH_TEST);
    gl.glPolygonMode(GL.GL_FRONT_AND_BACK, GL.GL_LINES);
    ...

很少有GL命令在glBegin()/glEnd()块中有效：

在glBegin和glEnd之间只能使用GL命令的子集。这些命令是glVertex、glColor、glSecondaryColor、glIndex、glNormal、glFogCoord、glTexCoord、glMultiTexCoord、glVertexAttrib、glEvalCoord、glEvalPoint、glArrayElement、glMaterial和glEdgeFlag。此外，使用glCallList或glEdgeFlag执行仅包含前面命令的显示列表是可以接受的。如果在glBegin和glEnd之间执行任何其他GL命令，则设置错误标志并忽略该命令。

glEnable()和glPolygonMode()不在名单上。

将它们移出您的glBegin()块。

    gl.glVertex3f(v1.x - xMiddle, v1.y - yMiddle, v1.z - zMiddle);
    gl.glNormal3f(n1.x, n1.y, n1.z);

走错路了。你想要正常，那么顶点：

    gl.glNormal3f(n1.x, n1.y, n1.z);
    gl.glVertex3f(v1.x - xMiddle, v1.y - yMiddle, v1.z - zMiddle);

glNormal()只设置当前的正常值，glVertex()实际上是将其发送到管道下。
