Matlab -在循环中剪切2d图像映射并将其存储在单个变量中。

Question

我有一个代码来裁剪输入图像的连接组件，输入，通过从二值图像的标签地图，标签图( labelledmap，labelcount =bwlabel，8)中找到边界条件；

我刚开始使用matlab所以这听起来很愚蠢..。问题是，我无法将不同的裁剪图像存储在同一个变量中，因为matlab似乎将已经存在的图像和新裁剪的图像的末端合并，也就是说，它正在存储两个裁剪图像之间的完整映射，就像我所看到的那样:/

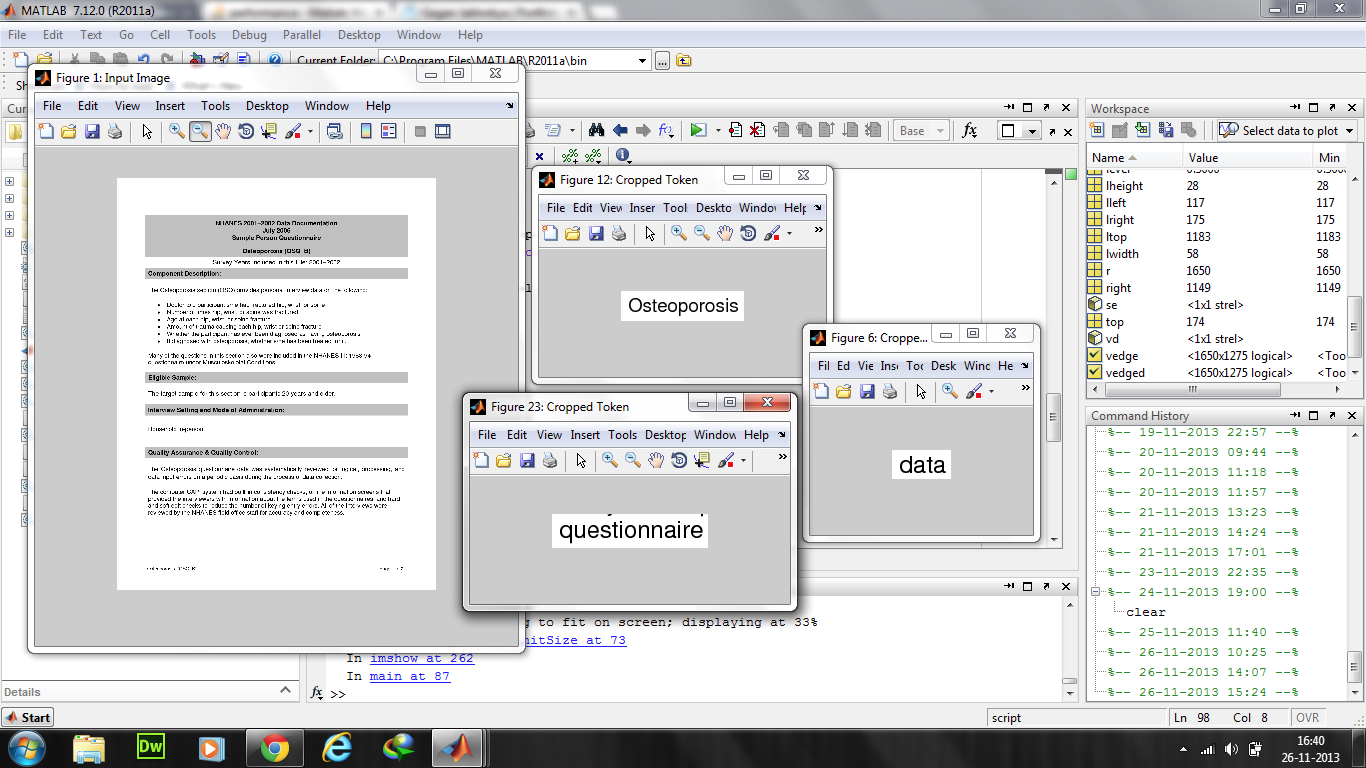

这是使用不同变量存储裁剪图像(我想要的输出类型) 使用不同的变量存储裁剪图像的输出的输出

​

​

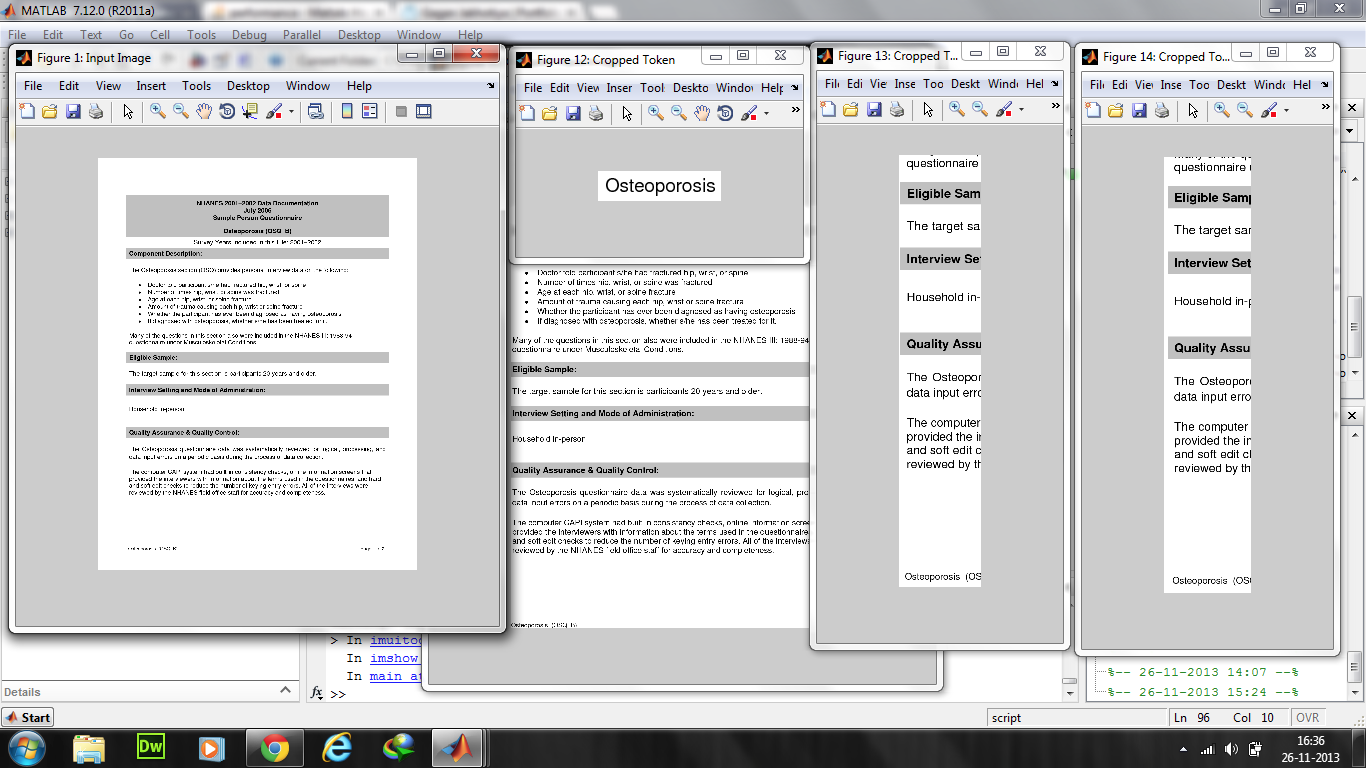

这是我通过将裁剪图像存储在同一个变量(没有帮助的) 将裁剪图像存储在同一个变量中时输出中获得的输出。

​

​

我试着使用一个大小数组，大小等于所产生的标签的总数，但结果是一样的。另外，在循环的每一次迭代之后，我尝试了清除输出令牌映像ltoken，但这没有帮助。

那么，有没有可能显示单个裁剪的图像。此外，裁剪图像的数量可能有数千张，所以我想使用一个循环来编码它们的裁剪机制。

这是附加代码的一部分。(预先谢谢;)

for h=1:labelcount
    for i=1:r
        for j=1:c

             if labelledmap(i,j)==h
                    if i<ltop
                        ltop=i;
                    end
                    if i>lbottom
                        lbottom=i;
                    end
                    if j<lleft
                        lleft=j;
                    end
                    if j>lright
                        lright=j;
                    end
             end

        end
    end

    if ltop>5
        ltop=ltop-5;
    end
    if lbottom<r-5
        lbottom=lbottom+5;
    end
    if lleft>5
        lleft=lleft-5;
    end
    if lright<c-5
        lright=lright+5;
    end

    lwidth=lright-lleft;
    lheight=lbottom-ltop;

    ltoken=imcrop(input,[lleft ltop lwidth lheight]);
    figure('Name', 'Cropped Token'), imshow(ltoken);
    clearvars ltoken;
end

Answer 1

1. 您需要为label h的每次迭代初始化ltop、lbottom、lleft和lright。我认为这就是为什么你把剪裁的图像“粘”在一起的原因。
2. 检查每个标签的所有像素都是非常低效的。特别是当你有很多标签的时候。 使用regionprops获取每个标签的'BoundingBox'属性。

下面是一个例子

st = regionprops( labelledmap, 'BoundingBox' );
imlist = cell( 1, numel(st) ); % pre-allocate
for ii=1:numel(st)
    r = st(ii).BoundingBox;
    % I understand you want to increase the BB by 5 pixels at each side:
    r(1:2) = r(1:2) - 5;  % start point moves -5
    r(3:4) = r(3:4) + 10; % width and height increases by 10
    imlist{ii} = imcrop( input, r );
end

您的代码显式地遍历所有像素，只是为了找到搜索框，我仍然有些震惊。这不是matlab做事情的方式。

如果您坚持不使用regionprops，下面是查找ii-th边界框的一种更简单的方法：

imsk = (labeledmap == ii); % create a binary map with True for ii-th region
xFlat = any(imsk,1); % "flattening" imsk on the x-axis
lleft = find( xFlat, 1, 'first' );
lright = find( xFlat, 1, 'last' );
yFlat = any(imsk, 2);
ltop = find( yFlat, 1, 'first' );
lbottom = find( yFlat, 1, 'last' );

在图像坐标上没有循环。
