CUDA Mandelbrot集

Question

这是一个顺序的Mandelbrot集实现。

 void mandelbrot(PGMData *I)
{
    float x0,y0,x,y,xtemp;
    int i,j;
    int color;
    int iter;
    int MAX_ITER=1000;
    for(i=0; i<I->height; i++)
        for(j=0; j<I->width; j++)
        {
            x0 = (float)j/I->width*(float)3.5-(float)2.5;
            y0 = (float)i/I->height*(float)2.0-(float)1.0;
            x = 0;
            y = 0;
            iter = 0;
            while((x*x-y*y <= 4) && (iter < MAX_ITER))
            {
                xtemp = x*x-y*y+x0;
                y = 2*x*y+y0;
                x = xtemp;
                iter++;
            }
            color = (int)(iter/(float)MAX_ITER*(float)I->max_gray);
            I->image[i*I->width+j] = I->max_gray-color;
        }
}

我想用CUDA对它进行平行化，但我似乎误解了什么，现在我被困住了。我试过搜索互联网，但没有什么好消息。

内核：

__global__ void calc(int *pos)
{
    int row= blockIdx.y * blockDim.y + threadIdx.y;  // WIDTH
    int col = blockIdx.x * blockDim.x + threadIdx.x;  // HEIGHT
    int idx = row * WIDTH + col;

    if(col > WIDTH || row > HEIGHT || idx > N) return;

    float x0 = (float)row/WIDTH*(float)3.5-(float)2.5;
    float y0 = (float)col/HEIGHT*(float)2.0-(float)1.0;

    int x = 0, y = 0, iter = 0, xtemp = 0;
    while((x*x-y*y <= 4) && (iter < MAX_ITER))
    {
        xtemp = x*x-y*y+x0;
        y = 2*x*y+y0;
        x = xtemp;
        iter++;
    }
    int color = 255 - (int)(iter/(float)MAX_ITER*(float)255);
    __syncthreads();
    pos[idx] = color;//color;// - color;

}

内核是以这种方式启动的：

dim3 block_size(16, 16);
dim3 grid_size((N)/block_size.x, (int) N / block_size.y);
calc<<<grid_size,block_size>>>(d_pgmData);

以下是常量：

#define HEIGHT 512
#define WIDTH 512
#define N (HEIGHT*WIDTH)

整个GPU功能

void mandelbrotGPU(PGMData *I)
{
    int *pos = (int *)malloc(HEIGHT*WIDTH*sizeof(int));
    int *d_pgmData;

    cudaMalloc((void **)&d_pgmData, sizeof(int)*WIDTH*HEIGHT);


    cudaMemcpy(d_pgmData, pos ,HEIGHT*WIDTH*sizeof(int) ,cudaMemcpyHostToDevice);

    dim3 block_size(16, 16);
    dim3 grid_size((N)/block_size.x, (int) N / block_size.y);
    calc<<<grid_size,block_size>>>(d_pgmData);

    cudaMemcpy(pos,d_pgmData,HEIGHT*WIDTH*sizeof(int) ,cudaMemcpyDeviceToHost);
    cudaFree(d_pgmData);
    I->image = pos;
}

问题是:它要么返回垃圾，要么驱动程序崩溃。我真的很感激你给我一些建议，因为我真的被困住了。

Answer 1

下面是代码的工作版本(使用OpenCV)：

#include "cuda_runtime.h"
#include "device_launch_parameters.h"
#include <iostream>
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>

using namespace cv;
using namespace std;

#define HEIGHT 512 // must be multiple of block_size.y
#define WIDTH 512 // must be multiple of block_size.x
#define MAX_ITER 10000

void mandelbrotGPU(char*);
__global__ void calc(char* image_buffer);

#define cudaAssertSuccess(ans) { _cudaAssertSuccess((ans), __FILE__, __LINE__); }
inline void _cudaAssertSuccess(cudaError_t code, char *file, int line)
{
  if (code != cudaSuccess)  {
    fprintf(stderr,"_cudaAssertSuccess: %s %s %d\n", cudaGetErrorString(code), file, line);
    exit(code);
  }
}

int main(int argc, char** argv)
{
  IplImage* image_output = cvCreateImage(cvSize(WIDTH, HEIGHT), IPL_DEPTH_8U, 1);
  mandelbrotGPU(image_output->imageData);
  cvShowImage("GPU", image_output);
  waitKey(0);
  cvReleaseImage(&image_output);
}

void mandelbrotGPU(char* image_buffer)
{
  char* d_image_buffer;
  cudaAssertSuccess(cudaMalloc(&d_image_buffer, WIDTH * HEIGHT));
  dim3 block_size(16, 16);
  dim3 grid_size(WIDTH / block_size.x, HEIGHT / block_size.y);
  calc<<<grid_size, block_size>>>(d_image_buffer);
  cudaAssertSuccess(cudaPeekAtLastError());
  cudaAssertSuccess(cudaDeviceSynchronize());
  cudaAssertSuccess(cudaMemcpy(image_buffer, d_image_buffer, HEIGHT * WIDTH, cudaMemcpyDeviceToHost));
  cudaAssertSuccess(cudaFree(d_image_buffer));
}

__global__ void calc(char* image_buffer)
{
  int row = blockIdx.y * blockDim.y + threadIdx.y;  // WIDTH
  int col = blockIdx.x * blockDim.x + threadIdx.x;  // HEIGHT
  int idx = row * WIDTH + col;
  if(col >= WIDTH || row >= HEIGHT) return;

  float x0 = ((float)col / WIDTH) * 3.5f - 2.5f;
  float y0 = ((float)row / HEIGHT) * 3.5f - 1.75f;

  float x = 0.0f;
  float y = 0.0f;
  int iter = 0;
  float xtemp;
  while((x * x + y * y <= 4.0f) && (iter < MAX_ITER))
  {
    xtemp = x * x - y * y + x0;
    y = 2.0f * x * y + y0;
    x = xtemp;
    iter++;
  }

  int color = iter * 5;
  if (color >= 256) color = 0;
  image_buffer[idx] = color;
}

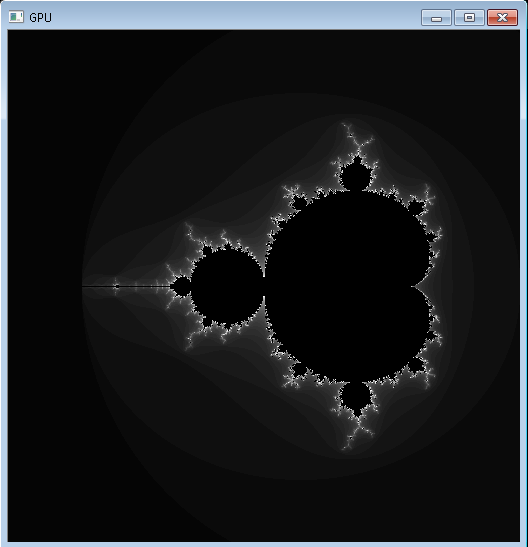

输出：

​

​

最重要的变化是：

• 移除__syncthreads();。该算法不使用其他线程生成的数据，因此不需要同步线程。
• 将主机缓冲区复制移到设备上。这是不必要的，因为Mandelbrot算法编写了整个设备缓冲区。
• 修正了不正确的网格大小计算。
• 删除主机内存的malloc，因为结果被直接复制到OpenCV映像缓冲区中。
• 将缓冲区改为使用字节，而不是ints，这在只有8位分辨率的单一灰色通道时更为方便。
• 删除了一些非必要的浮点数。当在计算中使用整数和浮点数时，整数将自动提升为浮点数。
• 修正了Mandelbrot算法中的两个问题：
  • x和y被声明为ints，而它们应该是floats。
  • while循环中的第一个表达式应该包含一个+，而不是一个-。

​

Answer 2

这当然是不正确的：

    dim3 grid_size((N)/block_size.x, (int) N / block_size.y);

这会导致内核中的越界访问。您希望总共启动WIDTH x HEIGHT线程，图像中的每个像素都要启动一个线程。相反，您正在启动N/16 x N/16线程。

而且您的内核中似乎有一个线程检查行(应该防止错误线程的越界访问)，但是它没有正确的表述：

if(col > WIDTH || row > HEIGHT || idx > N) return;

例如，这允许idx = N通过线程检查，但是当内核的最后一行写入时，这不是一个有效的内存位置：

pos[idx] = color;

您可以使用以下方法修复此线程检查：

if(col >= WIDTH || row >= HEIGHT || idx >= N) return;

其他几点评论：

• 你没有做任何proper cuda error checking
• 如果您使用cuda-memcheck运行代码，可以在代码中看到错误。

Answer 3

只是有一些想法要看：

1. 没有必要使用__syncthreads()。块中的线程不能相互通信。
2. 不需要为I_WIDTH和I_HEIGHT创建设备内存。您只需将它们作为值传入(而不是作为指针或引用)。pos确实需要设备内存。
3. 您需要检查所有CUDA函数(例如，cudaMalloc)的返回值，并确保一切正常。
4. 当启动内核时，您的程序可以在GPU完成之前返回。在某些情况下，您需要显式地等待完成；启动后可以通过调用cudaDeviceSynchronize()来做到这一点。在您的情况下，您不必这样做，因为您的CUDA memcpy将等待内核完成。
