用TLB设计虚拟内存

Question

我被问到了以下问题，我不知道如何解决这个问题：

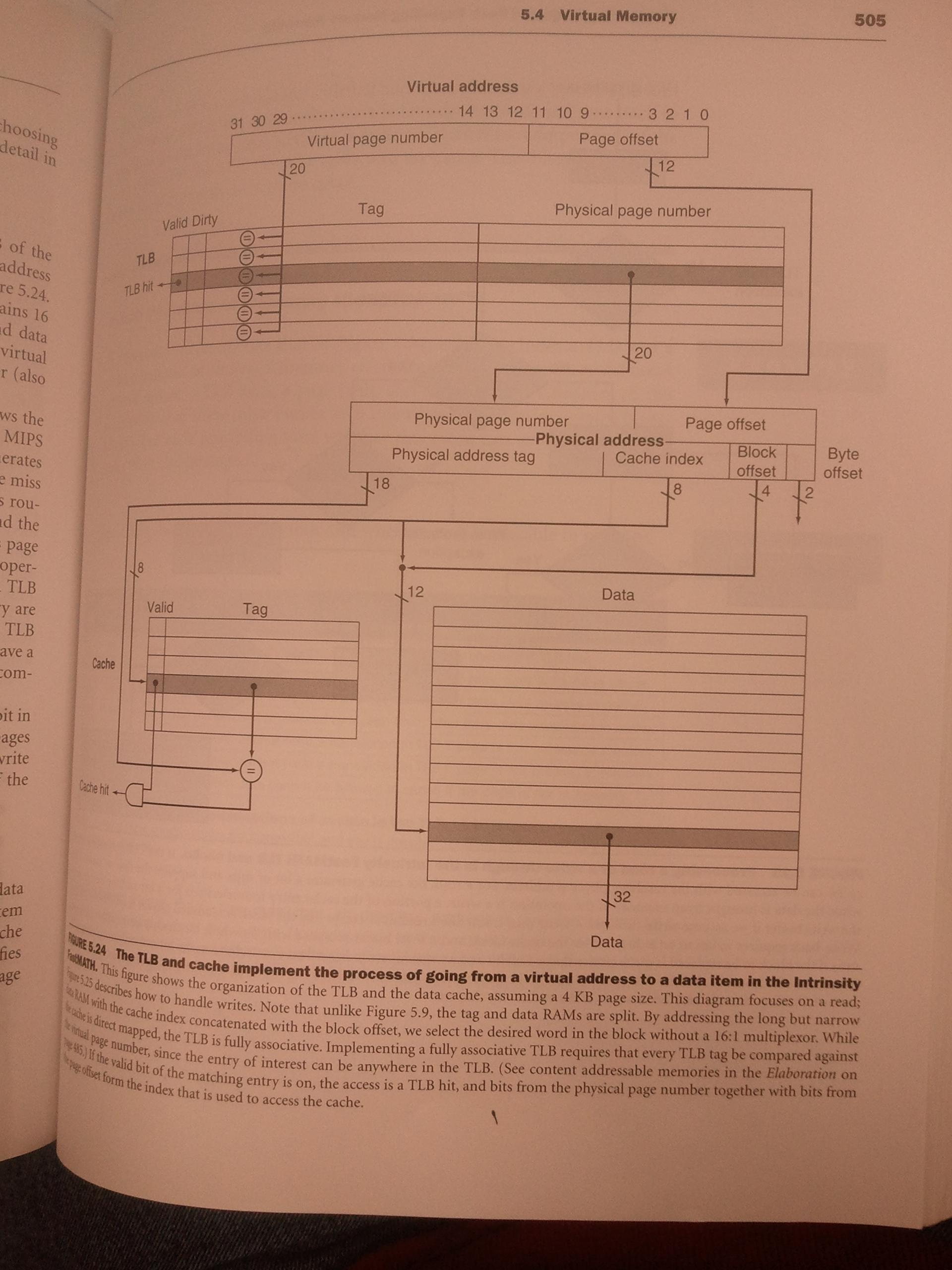

考虑具有以下属性的虚拟内存系统： ·35位虚拟地址 ·16 KB页 ·32位物理地址 假设这个虚拟内存系统是用八路集关联TLB实现的.TLB共有256个TLB条目，每个TLB条目表示一个虚拟到物理的页号转换. 64 KB的数据缓存是双向集关联缓存.数据缓存的块大小为128字节。 用与下图类似的方式显示虚拟到物理映射(但需要对TLB和本问题中指定的数据缓存进行所有必要的更改)。 指定输入和输出的所有字段和信号的宽度(以及每个内存地址的TLB和数据缓存的比较次数)。

我对如何计算一些参数有了一些想法，但否则，我就迷路了。

例如，由于虚拟地址是35位宽，我知道我有2^35个可能的虚拟地址。

由于我有16 1KB页(16*1KB = 2^4 * 2^10 =2^14 1KB)，所以我知道我必须有(3^35)/(2^14) = 2^21页表条目。

最后，我知道我的缓存大小是64 * 1KB = 2^16字节的缓存。

但在这些步骤之后我迷失了方向。任何帮助都将不胜感激。

​

​

Answer 1

所述页偏移量由页内的地址和TLB未翻译的位组成。对于16个KiB页面，页面偏移量将是14位。

对于35位虚拟地址，这将留下21位用于索引TLB中的集合和该集合中的标记条目。由于TLB有256个条目，每个集合有8个条目(8路关联)，因此有32组，需要5位来索引一个集合。这给标签留下了16位。

物理页号的大小等于物理地址的大小减去页偏移量的大小:32-14= 18位。

说明既不是直接映射也不是完全关联的TLB比示例全关联TLB更复杂，因此增加了集索引的维数。这可以通过覆盖方式来处理，这样一个方法(索引维度)是完全可见的。这是一个ASCII艺术版本，一个4路结构，每条路有8个条目：

               +----------+----------+
             +----------+----------+ |
           +----------+----------+ |-+
         +----------+----------+ |-+ |
         |          |          |-+ |-+
         +----------+----------+ |-+ |
         |          |          |-+ |-+
         +----------+----------+ |-+ |
         |          |          |-+ |-+
         +----------+----------+ |-+ |
         |          |          |-+ |-+
         +----------+----------+ |-+ |
         |          |          |-+ |-+
         +----------+----------+ |-+ |
         |          |          |-+ |-+
         +----------+----------+ |-+ |
         |          |          |-+ |-+
         +----------+----------+ |-+
         |          |          |-+
         +----------+----------+

对于32组，可以使用省略号(.)暗示他们中的大多数人。同样，省略号也可以用来以一种方式暗示条目(而不必绘制数百条条目)。

对于缓存，假设4字节访问，字节偏移将是2位。块偏移量用于索引缓存块中的一个4字节块.对于128字节的缓存块，索引一个特定的字节需要7位，所以索引一个4字节的块只需要5位。

一个双向结合的64 KiB将有32 KiB在每种方式.对于128个字节的缓存块，这意味着每种方式都有256个块，因此需要8位物理地址--除了块和字节偏移--来索引特定的集合(每种方式中的缓存块)。这是缓存索引。

给定32位物理地址、8位缓存索引、5位块偏移量和2位字节偏移量，标签将为17位(32-8-5-2)。
