ADC数字数据输出减少1。

Question

我一直在做一个关于ATmega 32的模数转换器项目我的模数转换器是10位分辨率，Vref = 2.56V (从这个信息我可以得出步长= 2.56/1024 = 2.5mV

然后，如果输入电压为2.5伏，则数字数据输出必须为2.5V /2.5mV = 1000 = 0b1111101000

我做了这个代码并在proteus中进行了仿真，但是当输入电压为2.5V时，输出为999 (十进制)= 0b1111100111，而不是1000？！

注:数字数据输出正确调整。

这是我的密码：

包括

int main(void)
{
    DDRB = 0xFF;
    DDRD = 0xFF;
    DDRA = 0;
    ADCSRA = 0x87;          //ADC enable, clk/128
    ADMUX = 0xC0;           //Internal vref, single ended ADC0
    while(1){
    ADCSRA |=(1<<ADSC);     //start conversion
    while(ADCSRA & (1<<ADIF) == 0);
    PORTD = ADCL;
    PORTB = ADCH;
    }
    return 0;
}

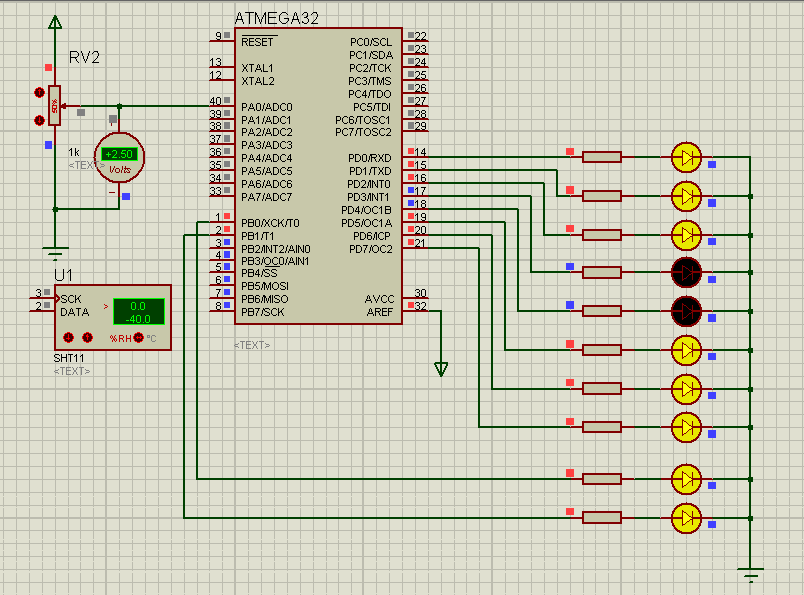

这是proteus模拟的输出

​

​

Answer 1

你的数学有点差。在0V时，模数转换器的输出为0，因此只有1023步骤才能达到2.56V。

2.5V / (2.56V / 1023) = 999.02344
