gabor滤波器在图像中的应用

Question

我对图像处理非常陌生，我想知道如何在12种不同方向的图像上应用gabor滤波器，比如0,15,30,45到165。我想将这个gabor滤波器应用于12个方向，每个方向的输出必须是displayed.My，输入是视网膜图像，方向输出应该是经过filter.How调整后的视网膜图像。

 %code for gabor filter
 I = getimage();
 I=I(:,:,2);
 lambda  = 8;
theta   = 0;
psi     = [0 pi/2];
gamma   = 0.5;
 bw      = 1;
 N       = 12;
img_in = im2double(I);
%img_in(:,:,2:3) = [];  % discard redundant channels, it's gray anyway
 img_out = zeros(size(img_in,1), size(img_in,2), N);
 for n=1:N
        gb = gabor_fn(bw,gamma,psi(1),lambda,theta)...
         + 1i * gabor_fn(bw,gamma,psi(2),lambda,theta);
         % gb is the n-th gabor filter
         img_out(:,:,n) = imfilter(img_in, gb, 'symmetric');
        % filter output to the n-th channel
        %theta = theta + 2*pi/N;
        theta = 15 * n;   % i wrote this because my angles are multiples of 15
        % next orientation
 end

 figure(1);
 imshow(img_in);
 title('input image');
 figure(2);
 img_out_disp = sum(abs(img_out).^2, 3).^0.5;
 %default superposition method, L2-norm
 img_out_disp = img_out_disp./max(img_out_disp(:));
 % normalize
 imshow(img_out_disp);
 title('gabor output, L-2 super-imposed, normalized');

我的输入图像是

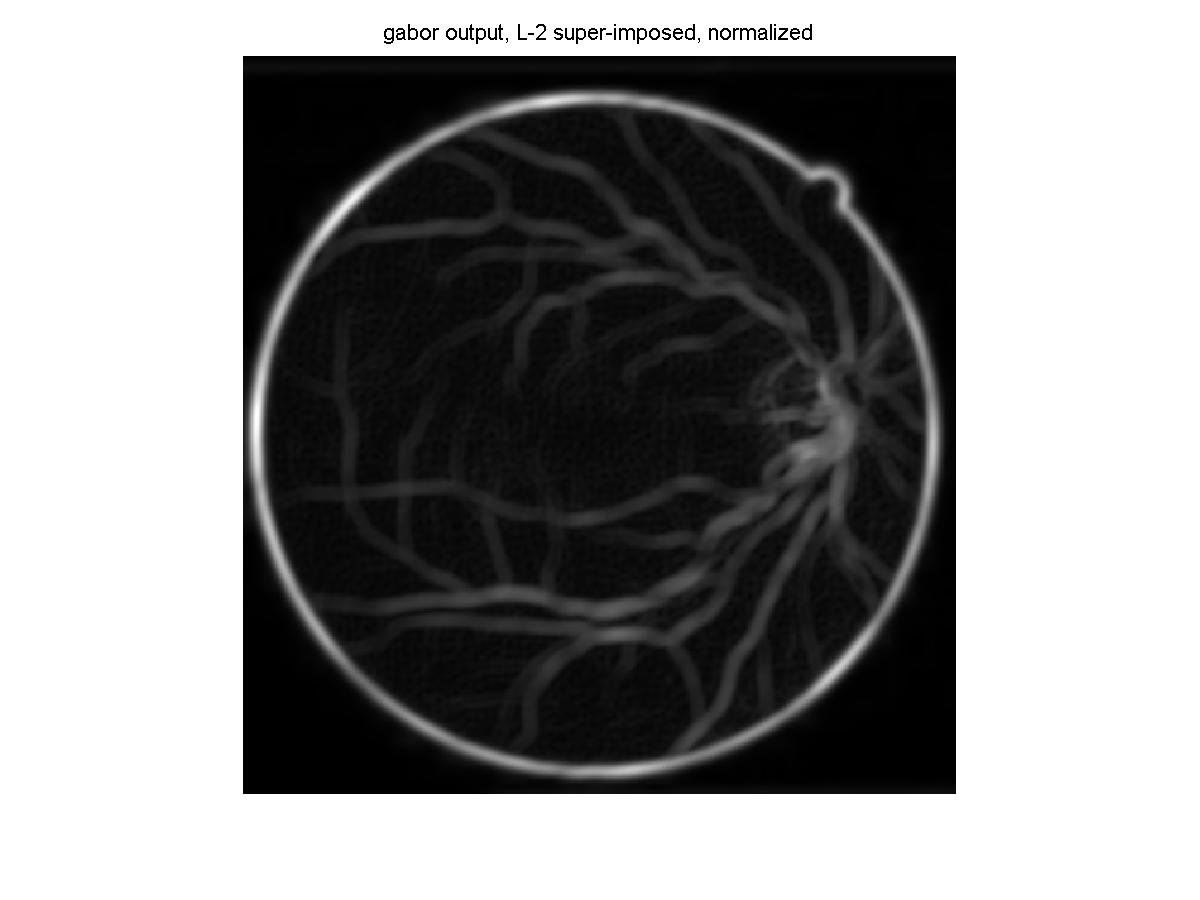

我的输出图像是

如何应用gabor滤波器将图像定向到12个不同的方向

我应该得到一个输出的视网膜图像，但我得到我的输出图像为

​

​

Answer 1

您应该添加这两行：

...
% gb is the n-th gabor filter
img_out(:,:,n) = imfilter(img_in, gb, 'symmetric');
figure;
imshow(img_out(:,:,n));
...

Answer 2

我从你的问题中了解到，你想用gabor滤波器12次，每次用指定的方向(θ)，对吗？要做到这一点-->在循环之前--写这个-->.

responses = {}; % to save each response from filter.

在过滤你的图像之后，像这样旋转-->

..。

response =  conv2(img_in,gb,'same');

..。

然后让你的振幅像这样->.

realpart = real(response);
imagpart = imag(response);
response = sqrt(realpart.^2 + imagpart.^2);

..。

将--> img_out(:，:，n)替换为->

..。

responses = cat(1,responses,response);

此代码将将您的响应从每个过滤器保存到一个单元格中，如果您希望看到响应，只需执行以下操作.

X = responses{1}; % or 2 or 3...

此链接将提供有关gabor过滤器params.html的更好信息。

希望这能帮到你。最好的尊重。
