MSChart -按日期分组的多列

Question

我需要在几天内显示几条生产线的%利用率。所以我的Y轴是%值。我需要每条生产线在每一天的酒吧。因此，我的X轴将是一组列，每个列标记为生产线，然后分组并标记日期。我将如何在MSchart中做到这一点。

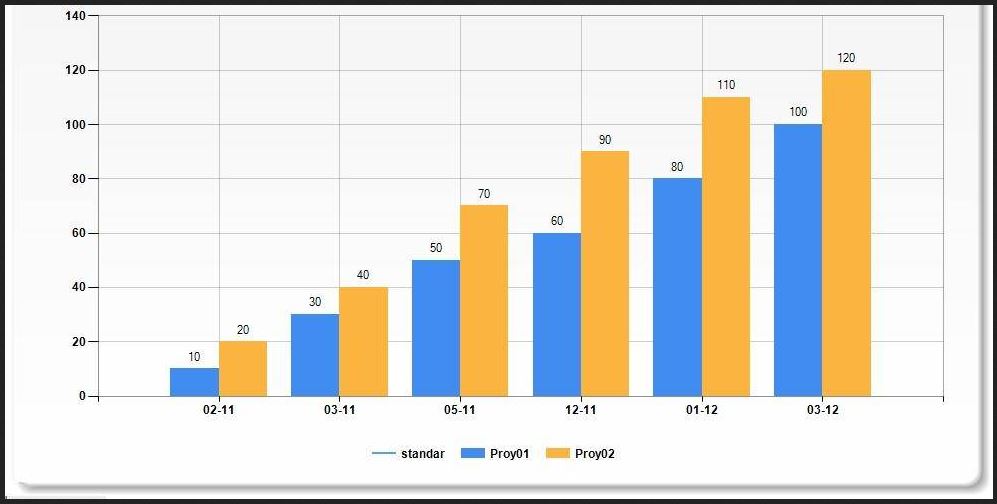

下面是我所需要的样本。它只显示了2条生产线(我需要显示超过2条生产线)，并且在X轴标签中不包括生产线名称。

​

​

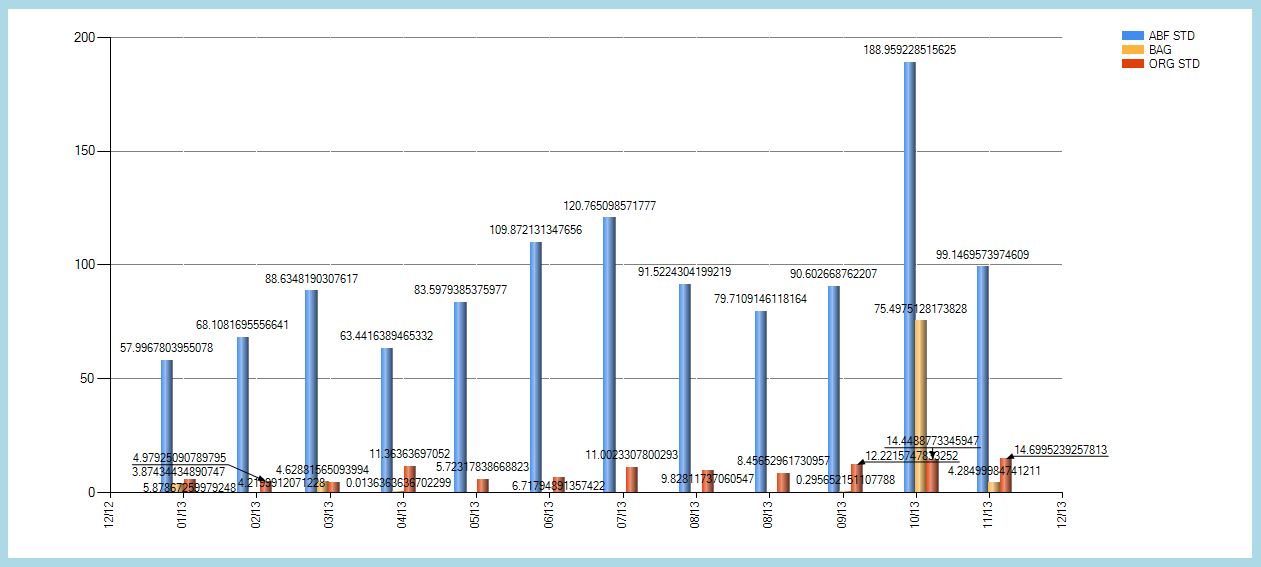

我快到了。下面是我正在创建的图表的图片：

​

​

下面是创建它的代码：

Private Sub ChartSetup()
    Try
        dvCapacityUtilization.RowFilter = ""
        dvCapacityUtilization.Sort = "Period ASC, CutUpSet ASC"
        Me.cuChart.BeginInit()
        With Me.cuChart
            .ChartAreas(0).AxisX.Interval = 30
            .ChartAreas(0).AxisX.LabelStyle.Format = "MM/yy"
            .ChartAreas(0).AxisX.LabelStyle.Angle = -90
            .ChartAreas(0).AxisY.MajorGrid.LineColor = Color.Gray
            .ChartAreas(0).AxisX.MajorGrid.LineColor = Color.White
            .ChartAreas(0).AxisX.MinorGrid.LineColor = Color.White
            .DataBindCrossTable(dvCapacityUtilization, _
                "CutUpSet", "Period", "CapacityUtilization", "Label = CapacityUtilization")
        End With
        '
        For Each series In Me.cuChart.Series
            series.IsValueShownAsLabel = False
            series.LabelFormat = "0.0%"
            series.SetCustomProperty("PointWidth", "0.5")
            series.SetCustomProperty("DrawingStyle", "Cylinder")
            series.XValueType = DataVisualization.Charting.ChartValueType.Date
        Next
        Me.cuChart.EndInit()
    Catch ex As Exception
        ErrHandler(Me.Name & " - Chart Setup", ex)
    End Try
End Sub

1. 如何关闭价值标签？在我的代码中，我使用了IsValueShownAsLabel = False，但它们仍然显示。我最终将允许用户打开或关闭这些值。
2. 如何将值格式化为XX.X%。在我的代码中，我使用了LabelFormat = 0.0%，但这不起作用。
3. 如何将X轴标签作为与数据值关联的日期。在我的代码中，我使用AxisX.Interval = 30来获取图表上的标签。

后续:如上面第1段所述，我使用了series.IsValueShownAsLabel = False，但是值标签仍然显示。为了移除它们，我必须做以下工作：

对于series.Points point.Label = String.Empty Next中的每个点

为什么我必须这样做而不是使用IsValueShownAsLabel = False？

Answer 1

WINFORM :最后找出一些研发，请按照下面的步骤。

1.在新的winform中从ToolBox拖放新的图表控件.

2.删除默认的"Series1“，因为它是按列值动态生成的。

3.假设我们有以下示例datatable.

 public DataTable GetDataTable()
        {
            DataTable dt = new DataTable();
            dt.Columns.Add("UtilizationDate", typeof(DateTime));
            dt.Columns.Add("ProductionLine", typeof(string));
            dt.Columns.Add("UtilizationValue", typeof(int));

            DataRow dr = dt.NewRow();
            dr[0] = DateTime.Now;
            dr[1] = "Proy01";
            dr[2] = 25;
            dt.Rows.Add(dr);

            dr = dt.NewRow();
            dr[0] = DateTime.Now;
            dr[1] = "Proy02";
            dr[2] = 15;
            dt.Rows.Add(dr);


            dr = dt.NewRow();
            dr[0] = DateTime.Now;
            dr[1] = "Proy03";
            dr[2] = 125;
            dt.Rows.Add(dr);



            dr = dt.NewRow();
            dr[0] = DateTime.Now.AddMonths(1);
            dr[1] = "Proy01";
            dr[2] = 13;
            dt.Rows.Add(dr);

            dr = dt.NewRow();
            dr[0] = DateTime.Now.AddMonths(1);
            dr[1] = "Proy02";
            dr[2] = 111;
            dt.Rows.Add(dr);


            dr = dt.NewRow();
            dr[0] = DateTime.Now.AddMonths(1);
            dr[1] = "Proy03";
            dr[2] = 77;
            dt.Rows.Add(dr);


            dr = dt.NewRow();
            dr[0] = DateTime.Now.AddMonths(2);
            dr[1] = "Proy01";
            dr[2] = 13;
            dt.Rows.Add(dr);

            dr = dt.NewRow();
            dr[0] = DateTime.Now.AddMonths(2);
            dr[1] = "Proy02";
            dr[2] = 111;
            dt.Rows.Add(dr);


            dr = dt.NewRow();
            dr[0] = DateTime.Now.AddMonths(2);
            dr[1] = "Proy03";
            dr[2] = 77;
            dt.Rows.Add(dr);

            return dt;
        }

4.现在使用DataBindCrossTable.添加以下代码行

chart1.ChartAreas["ChartArea1"].AxisX.IntervalType = DateTimeIntervalType.Months;
            chart1.ChartAreas["ChartArea1"].AxisX.Interval = 1;
            chart1.ChartAreas[0].AxisX.LabelStyle.Format = "MM-yy";
            DataTable dt = GetDataTable();
            chart1.DataBindCrossTable(dt.DefaultView, "ProductionLine", "UtilizationDate", "UtilizationValue", "Label=UtilizationValue");



            foreach (Series item in chart1.Series)
            {
                item.IsValueShownAsLabel = true;
                item["PixelPointWidth"] = "50";
                item["DrawingStyle"] = "Cylinder";
                item.XValueType = ChartValueType.DateTime;
            }
