将FreeFEM++数据绘制为GNUPLOT

Question

我正在尝试用FreeFEM++绘制使用gnuplot获取的数据。

在FreeFEM中，我使用以下代码保存了数据：

{ ofstream ff("sol.dat");
    for (int i=0;i<Th.nt;i++){
            for ( int j=0; j<3; j++){
                    ff<<Th[i][j].x << "\t" << Th[i][j].y << "\t" << u[][Vh(i,j)] << endl;
            }
            ff<<Th[i][0].x << "\t" << Th[i][0].y << "\t" << u[][Vh(i,0)] << "\n\n\n";
    }

}

第一行数据的示例如下：

0.635787    -0.0440338  0.0056924
0.65234 -0.063181   0.00797757
0.655369    -0.0412323  0.00795786
0.635787    -0.0440338  0.0056924


0.597634    -0.0376 3.06323e-33
0.613904    -0.0585366  0.0030425
0.616879    -0.0388107  0.0030295
0.597634    -0.0376 3.06323e-33

由于某些原因，我不知道在每个“包”中有一个数据点重复了两次。但这是他们在FreeFem手册中告诉你的。显然，GNUPLOT出于某种原因需要“数据包”之间的空格。

我试图用gnuplot脚本来绘制数据：

set pm3d at b
set palette rgbformulae 30,31,32
set hidden3d
splot "sol.dat" with lines palette

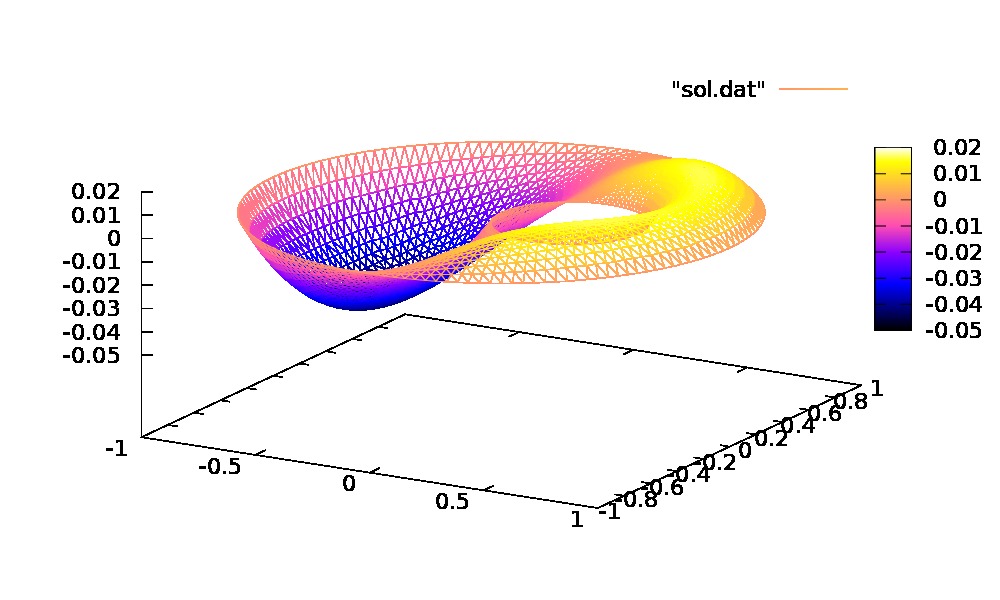

它的情节很好，但我认为pm3d没有做任何事情。我认为pm3d会在图的底部包含热强度的彩色图案。另外，我也找不到用纯色填充情节中线条之间的空白的方法。

​

​

谢谢。

Answer 1

要回答这一问题，首先需要对组织数据的不同可能性作出适当的解释：

1. 两个空行将两个不同的数据集分开。这些根本没有连接，它们之间没有线。在您的示例中，这是必需的，因为gnuplot不支持单个表面的网格类型。
2. pm3d只在一个数据集中工作，并且需要一个规则的网格(参见pm3d演示)。单个曲面的两条线(等值线)必须仅用(一个空行)分隔。

您仍然有一个不规则的网格，pm3d无法处理。在gnuplot中，您可以使用dgrid3d对输入数据进行重采样，以获得一个规则的网格，并使用pm3d绘制该网格。

但是dgrid3d会影响一个splot命令的所有数据文件。因此，您还需要multiplot来使用两个splot命令。

下面的脚本展示了它是如何工作的，但是由于我没有完整的数据集，并且不知道dgrid3d如何处理这么多数据集(参见上面的1 )，这只是一个非常粗略的指南：

set multiplot

set pm3d at b
set dgrid3d 200,200
unset key
splot 'sol.dat' nosurface

unset dgrid3d
unset pm3d
splot 'sol.dat' with lines palette

unset multiplot

这是可行的，但您可能需要调优dgrid3d调用。另外，还可能需要一些其他的增强(绘制边框、抽象盒和彩色框，等等)。
