"Javascript，美好的部分“：铁路图

Question

我正在阅读道格拉斯·克罗克福德( Douglas Crockford )的"Javascript，美好的部分“(Javascript，The Good Parts)，很难理解所有铁路图表的用法。他也没有详细说明这一点。他只是说了以下(关于pg )。21)

解释这些图表的规则很简单：

• 你从左边的边缘开始，沿着轨道走到右边的边缘。
• 在进行过程中，您将遇到椭圆形的文字，以及矩形中的规则或描述。
• 任何可以通过跟踪轨道来制作的序列都是合法的。
• 任何不能通过跟踪来制作的序列都是不合法的。
• 铁路图的两端各有一个栏，允许在任意对令牌之间插入空格。两端都有两根铁轨的铁路图是没有的。

我知道，这本书被认为是对任何认真对待Javascript的人来说的基本读物，我非常想了解他正在讨论的概念。但有些东西并没有点击整个铁路图表的事情。

有人能解释一下他对铁路图表的使用吗？举个例子就好了。

Answer 1

铁路图(语法图，图解)是解释语法的一种图形方式。如果你想要做的只是理解一个铁路图，理解你从左边开始，然后沿着这条线(轨道)。当你遇到一个符号/名字，你沿着这条轨道走，直到它完成，然后回到你停下来的地方。

此外，阅读关于BNF和EBNF (扩展？巴克斯-诺尔形式主义( 表格)，这是描述语言语法、使用一组产品或重写规则的一种正式方式。BNF/EBNF的工作原理与铁路图一样，但使用符号符号、::=产生符号和一种更正式/更数学的方法来记录语法。

Answer 2

这个IBM页面可能有最简单的解释。

维基百科页面提供了关于如何构造它们的更多信息。

Answer 3

我也在读这本书。我花了很长时间，但终于明白了铁路图。

首先，正如@ChuckCottrill所提到的，您应该对语法图和BNF/EBNF有一个基本的认识。但读了之后，我仍然很困惑，直到我比较了三张不同情况的图表：

零或多，零或一，一个或多个

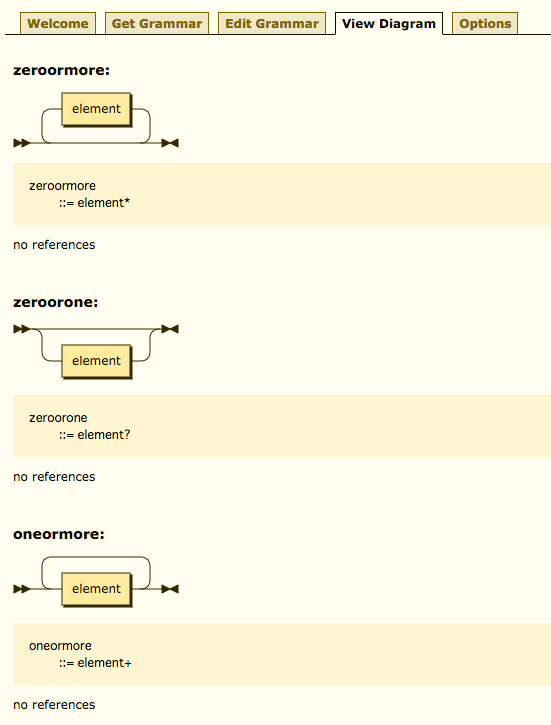

要理解它们之间的差异(如下图所示)，重点是“从左边的边缘开始，然后沿着轨道走到右边的边缘。”所以想象你是火车，你只是右转，不能左转。

​

​

以上图片由http://bottlecaps.de/rr/在“编辑语法”选项卡中创建，输入以下语法：

zeroormore ::= element*
zeroorone ::= element?
oneormore ::= element+
