MySQL工作台-重新排列模式图-自动退出不工作

Question

通过反向工程数据库，我正在使用MySQl Work-bench 2构造一个模式图。但是，当我包含450个表.时，表正在相互重叠，而且由于没有空间，因此几乎不可能对进行重新排列。

arrange选项在Mysql work-bench中也没有帮助。是否有任何工具可以在互联网上使用，也可以重新排列。或者我只需要做分治的方法。即，部分选择表的一部分，并逐个构造图表。

Answer 1

我正在使用6.1。默认情况下，对于大量的表，图表看起来很容易处理，因此很难确定表之间的关系。许多表将覆盖在其他表上。这是因为，默认布局大小很小。

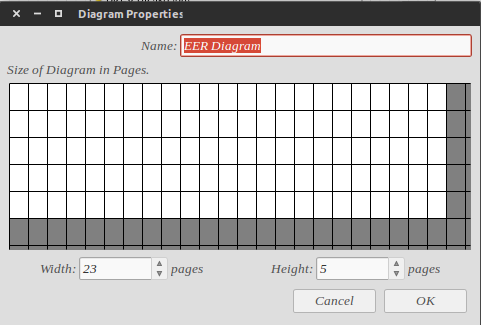

在菜单中，转到Model >> "Diagram属性和大小“。

将宽度和大小更改为大的东西(例如宽度23和高度5) -

​

然后在菜单中，去安排>>自动退出。

现在我们应该把所有的关系都看清楚了。现在我们可以重新调整宽度和高度，更有意义了。

对于MySQL工作台8.0，我们需要选择Arrange > Align to Grid和Arrange > Center diagram contents，然后选择Arrange > Autolayout --这要感谢@mowwwalker获得这一信息。

Answer 2

同时盯着450张桌子通常是适得其反的。在许多模式中，表是按函数关联的。例如，对于表示商店的架构，可能有客户、订单、产品等。产品本身可以由许多相关的表组成。您可以使用像SchemaCrawler这样的工具来理解这样的模式。SchemaCrawler允许您使用正则表达式搜索列名和表名。然后可以添加相关的表。最后，您可以绘制选定的表。所有这些都可以通过一个命令行来完成。如果模式更改，只需保存命令行，然后重新运行。SchemaCrawler是免费的、开源的。
