多点触摸红外触摸屏是如何工作的

Question

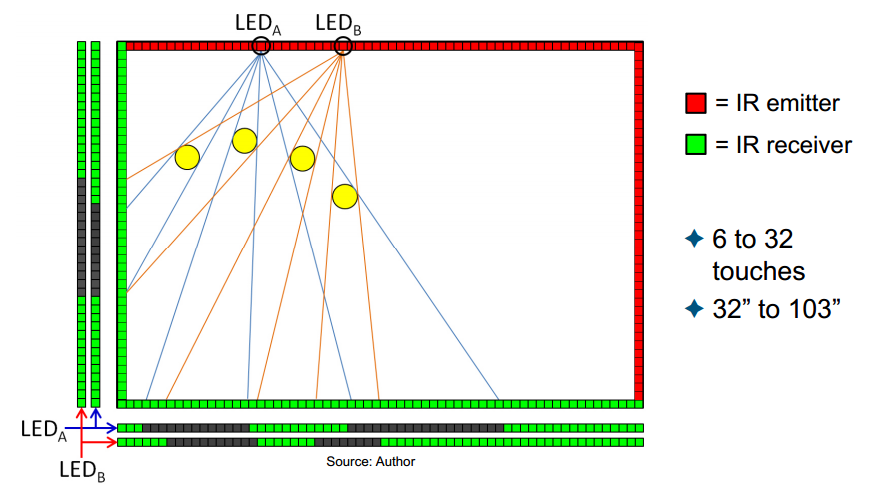

我正在做触摸屏的研究，我找不到一个好的来源，除了下面这张图片，可以解释多点触摸红外系统是如何工作的。基本上，单触控红外系统是相当简单的，因为在两个方面的面板，让我们说左和顶是红外发射机，在右边和底部是接收器。因此，如果用户接触到中间的某个地方，IR的路径就会被破坏，光线不会到达接收端，因此处理器可以获取坐标。但这将不适用于多点触摸系统，因为这种方法存在鬼点问题。下面我有一个'PQ实验室‘多点触摸红外系统工作的图像，但由于没有解释，因此我无法理解它的工作，任何帮助将不胜感激。

​

​

Answer 1

我认为，他们有一个特殊的算法，以避免点所造成的内交叉发射光。但是这个算法并不是每次都有效，所以有时候如果你把手指放在很近的地方。幽灵点可能会出现。

Answer 2

我猜：

1. 传感器是模拟的(必须有一个模拟到数字转换器来读取每个光电晶体管(IR接收器)。
2. LEDa和LEDb不在同一时间
3. 当不存在物体时，光电晶体管在线性范围内运行(而不是在饱和范围内)。

一个物体: 4.当一个物体被放置在表面时。会有更少的光进入一些光学晶体管。当没有对象存在时，这将通过低于读取值的读取来反映。对光电晶体管阵列(它是反映从每个光电晶体管读取的阵列)的读取将提供关于: 4.1的信息。有多少个光电晶体管是完全遮阳(关闭) 4.2。什么光电管受影响？

请注意:一个LED的读数不足以知道物体的位置。

要获得对象位置，我们需要两个读取(一个从LEDa读取，一个从LEDb读取)。现在，我们可以计算物体的位置和大小，因为我们知道屏幕的几何形状。

两个对象:现在每个数组都可能在阴影区域有“洞”(将有两个组)。这些洞将表明有一个额外的物体。

如果物体彼此紧闭，则可能看不到洞。然而，有许多LED。因此，将有多个阵列(每个LED一个)，并根据所呈现的几何形状，这些洞可能会看到一些LED。

有关更多信息，请参见US patent#：US7932899

查尔斯·比巴斯
