定位图形绘制

Question

我试图用e.Graphics.DrawPolygon (或DrawLine)绘制一些多边形和线条。但是，我在指定坐标绘制位置时遇到了一些小问题。我使用一个PictureBox事件来绘制它。这些元素相对于彼此绘制正确(创建所需的最终图片)，但似乎总是在PictureBox的左上角绘制。当创建要绘制的点时，当我试图将坐标相乘时，它会在相同的位置绘制它，但是更大(大小被乘以，而不是位置坐标)。这是我的代码：

//some for loop
{
//getting the coordinates
Point toAdd = new Point((int)xCoord, (int)yCoord); // creating the point from originaly a double, here i tried to multiply..
tmpPoints.Add(toAdd); // tmpPoints is a List<Point>
}
points.Add(tmpPoints.ToArray()); //List<Point[]>


drawBuffer = points; //saving to a public List<Point[]>
points.Clear();
this.Invalidate();

这里是pictureBox1_Paint方法的一部分：

for (int i = 0; i < drawBuffer.Count; i++)
        {
                //some other stuff like deciding which color to use, not very important
                Brush br = new SolidBrush(polyColor);
                e.Graphics.FillPolygon(br, drawBuffer[i]);
                brush.Dispose();
        }

我用断点检查过，坐标是相同的比率( 100像素宽仍然是100像素宽)，它们在坐标x 3000和y 1500处，但它只是在左上角绘制自己。当我将坐标乘以3次(见我乘以的地方的代码)时，它会在同一个地方绘制，但3倍大(在检查和弦之后没有意义.)所以，我的问题是-我如何正确地设置位置，或者有没有其他方法来做到这一点？就像这样(我知道，这是胡说八道，只是个例子)

foreach(Polygon poly in e.Graphics) { poly.Location = new Point(poly.Location.X * 2, poly.Location.Y * 2); }

Answer 1

当你繁衍

poly.Location = new Point(poly.Location.X * 2, poly.Location.Y * 2);添加时正在执行拉伸操作

poly.Location = new Point(poly.Location.X + 50, poly.Location.Y +50);您正在执行翻译操作。

Answer 2

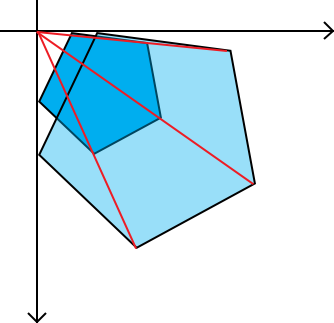

当将点的坐标相乘时，它们在画布的左上角点(0，0)周围缩放：

​

​

为了使它围绕它的中心(我想你希望它这样工作)，你需要计算出多边形的某种中心。为了简单起见，它甚至可以是在X和Y轴上坐标的算术平均值。如果您已经有了中心的坐标，那么通过将每个点的坐标转换为由中心坐标生成的反向矢量(如果您在此操作之后绘制它--多边形的中心位于坐标系的中心)，情况将是这样的：

​

​

现在，做你的缩放：

​

​

然后用多边形的中心坐标向量将它移回：

​

​

Answer 3

如果您想在不修改存储的弦的情况下移动everything，那么只需在绘制之前翻译图形：

    private void pictureBox1_Paint(object sender, PaintEventArgs e)
    {
        e.Graphics.TranslateTransform(100, 100); // shift the origin somehow
        // ... draw the polygons as before ...
    }
