OpenCV -如何从Canny函数的结果中提取边缘？

Question

我在OpenCV中使用Canny()函数，如下所示

Mat detected_edges = GetImage...;
Canny( detected_edges, detected_edges, 20, 20*3, kernel_size );

我的问题是这个函数的结果只是一个黑白图像，我想要得到检测到的一组边缘。

在OpenCV上

该函数在输入图像中查找边缘，并使用Canny算法在输出映射边缘进行标记。threshold1和threshold2之间的最小值用于边缘链接。最大值用于寻找强边的初始段。

但是我不知道如何从结果图像中提取线条，有人可以帮我。

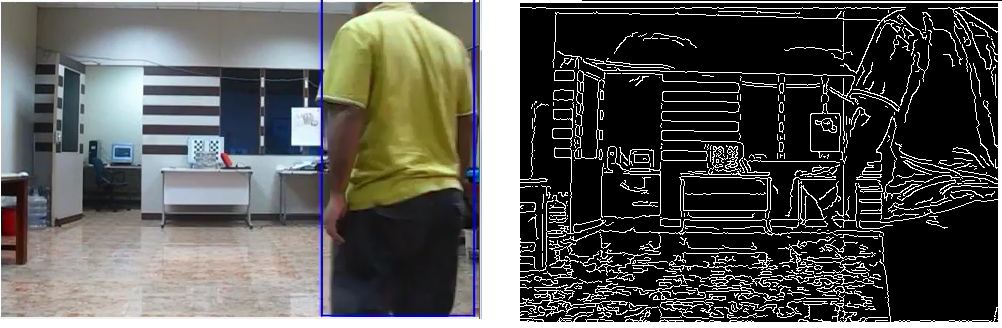

更新用于下面测试的图像，此图像包括Canny函数的结果

​

​

Answer 1

取决于你想要的形状，

• findContours
• 脊线 /圆

Answer 2

正如berak的答案所指出的，在执行Canny边缘检测之后，您可以使用findContours和霍夫转换来查找直线。

然而，我想补充的是，在执行Canny边缘检测和查找线条之前，做一些图像处理可能是有益的。例如，你似乎得到了很多不必要的轮廓在地板上，也有白色的‘规格’周围发现你的Canny结果。

平滑图像将有所帮助，以及可能使用均值移位算法来分割您的图像的颜色。也许还有其他处理你的图像的新方法，你可能会想要探索。

Answer 3

Canny算法不知道边缘的实际形状。这些花哨的单像素宽线实际上是简单边缘检测Sobel算子的峰值，用非极大值抑制提取。Canny不将像素连接到链或段中。它可以内部形成连接的组件来应用滞后阈值，但这是实现细节。

你必须自己去做，看看贝拉克对可能的例程的回答。
