Raphael JS轮换组/不单独设置

Question

我一直在玩Raphael，但是没有找到任何解决方案来将一组/一组路径作为组旋转，而不是单独地旋转。

一组/一组路径：

​

​

每个元素被旋转。不是整个组/集：

​

​

How How：

var bobble = map.paper.set();

bobble.push(map.paper.add([{
    "fill":fill,
    "stroke":"none",
    x: 50,
    y: 50,
    width: 100,
    height: 100,
    "type":"rect",
    "r": 4
},{
    "fill":fill,
    "stroke":"none",
    x: 100,
    y: 25,
    width: 200,
    height: 50,
    "type":"rect",
    "r": 4
}]));

bobble.rotate(45);

我做错了什么？

Answer 1

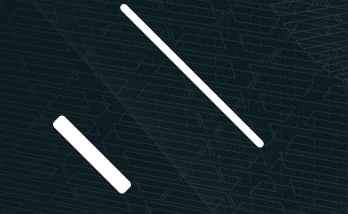

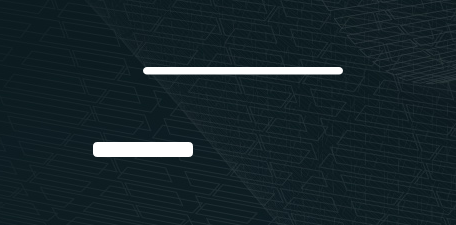

给你，演示

var paper = Raphael('arrows');

var r1 = paper.rect(100,100,200,10,5).attr({fill:'white'});
var r2 = paper.rect(50,200,100,15,5).attr({fill:'white'});

var st = paper.set(r1,r2);

var l_coord = st.getBBox().x,
    r_coord = st.getBBox().x2,
    t_coord = st.getBBox().y,
    b_coord = st.getBBox().y2;

var cx = (l_coord + r_coord)/2,
    cy = (t_coord + b_coord)/2;

st.rotate(54,cx,cy);

​

​

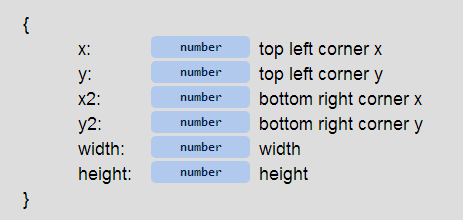

由于需要获取Raphael set's中心坐标，所以可以使用getBBox()函数返回：

​

​

Answer 2

raphaeljs集合是一个元素列表。因此，当您使用transform方法时，它只是对集合中列表中唯一元素的转换。

我为我的项目创建了一个支持g标记的插件。但我还没有实现转换方法。

const SVG = 'http://www.w3.org/2000/svg';
function TCRaphael(container, width, height) {
    var paper = new Raphael(container, width, height);
    paper.node = document.getElementById(container).getElementsByTagName("svg")[0];
    console.log(paper.node)
    paper.group = function (parent) {
        return new Group(parent);
    };

    function Group(parent) {
        var me = this;
        this.node = document.createElementNS(SVG, "g");
        if (typeof parent !== 'undefined') {
            if (typeof parent.node != 'undefined')
                parent.node.appendChild(me.node);
            else{
                parent.appendChild(me.node);
            }
        }

        this.append = function (child) {
            me.node.appendChild(child.node);
            return child;
        };

        this.appendNode = function (childNode) {
            me.node.appendChild(childNode);
        };

        this.appendTo = function (parent) {
            if (typeof parent !== 'undefined') {
                if (typeof parent.node != 'undefined')
                    parent.node.appendChild(me.node);
                else{
                    parent.appendChild(me.node);
                }
            }
        };

        this.remove = function(){
            me.node.parentNode.remove();
        };

        this.circle = function(x, y, r){
            return me.append(paper.circle(x, y, r));
        };

        this.ellipse =function(x, y, rx, ry){
            return me.append(paper.ellipse(x, y, rx, ry));
        };

        this.image = function(src, x, y, width, height){
            return me.append(paper.image(src, x, y, width, height));
        };

        this.path = function(pathString){
            return me.append(paper.path(pathString));
        };

        this.rect = function(x, y, width, height, r){
            return me.append(paper.rect(x, y, width, height, r));
        };

        this.text = function(x, y, text){
            return me.append(paper.text(x, y, text));
        }


    }
    return paper;
}

您可以添加更多要添加到TCRaphael的函数。

Answer 3

我觉得比较容易点。

myset.transform("R45,20,20")

就像

myset.rotate(45,20,20)  // deprecated

否则，整个myset将在20、20(可能是该集合的中心)围绕中心旋转。

myset.transform("R45")

将围绕它自己的中心旋转集合的每一个元素
