基于OpenCV的计算机视觉滤波凸壳与凸性缺陷

Question

我在处理数字信号方面有问题。我正在尝试检测指尖，类似于这里提出的解决方案：基于JavaCV的手指头检测。

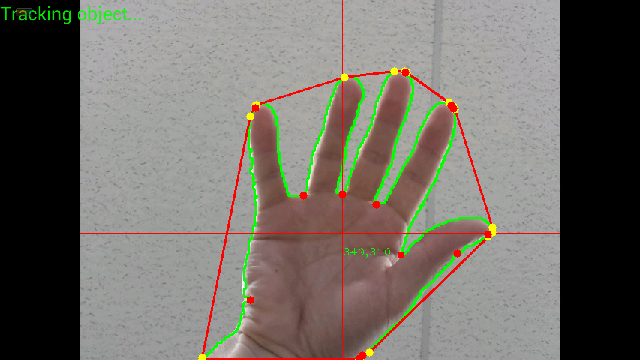

然而，我使用的不是JavaCV，而是OpenCV，这与安卓略有不同。我已经完成了本教程中介绍的所有步骤，但是过滤了凸壳和凸性缺陷。我的形象是这样的：

​

​

下面是另一种分辨率中的图像：

​

​

你可以清楚地看到，有许多黄色点(凸壳)，也有许多红点(凸性差)。有时在两个黄点之间没有红点，这是相当奇怪的(如何计算凸壳？)

我需要的是像前面提供的链接一样创建simillar过滤函数，但是使用OpenCV的数据结构。

凸壳是MatOfInt .凸性缺陷是MatOfInt4的一种.

我还创建了一些额外的数据结构，因为愚蠢的OpenCV在不同的方法中使用不同类型的包含相同数据的数据.

convexHullMatOfInt = new MatOfInt();
convexHullPointArrayList = new ArrayList<Point>();
convexHullMatOfPoint = new MatOfPoint();
convexHullMatOfPointArrayList = new ArrayList<MatOfPoint>();

这是我到目前为止所做的事情，但效果并不好。问题可能在于以错误的方式转换数据：

制造凸壳和凸性缺陷：

public void calculateConvexHulls()
{
    convexHullMatOfInt = new MatOfInt();
    convexHullPointArrayList = new ArrayList<Point>();
    convexHullMatOfPoint = new MatOfPoint();
    convexHullMatOfPointArrayList = new ArrayList<MatOfPoint>();

    try {
        //Calculate convex hulls
        if(aproximatedContours.size() > 0)
        {
            Imgproc.convexHull( aproximatedContours.get(0), convexHullMatOfInt, false);

            for(int j=0; j < convexHullMatOfInt.toList().size(); j++)
                convexHullPointArrayList.add(aproximatedContours.get(0).toList().get(convexHullMatOfInt.toList().get(j)));
            convexHullMatOfPoint.fromList(convexHullPointArrayList);
            convexHullMatOfPointArrayList.add(convexHullMatOfPoint);
        }
    } catch (Exception e) {
        // TODO Auto-generated catch block
        Log.e("Calculate convex hulls failed.", "Details below");
        e.printStackTrace();
    }
}

public void calculateConvexityDefects()
{
    mConvexityDefectsMatOfInt4 = new MatOfInt4();

    try {
        Imgproc.convexityDefects(aproximatedContours.get(0), convexHullMatOfInt, mConvexityDefectsMatOfInt4);

        if(!mConvexityDefectsMatOfInt4.empty())
        {
            mConvexityDefectsIntArrayList = new int[mConvexityDefectsMatOfInt4.toArray().length];
            mConvexityDefectsIntArrayList = mConvexityDefectsMatOfInt4.toArray();
        }
    } catch (Exception e) {
        Log.e("Calculate convex hulls failed.", "Details below");
        e.printStackTrace();
    }
}

过滤：

public void filterCalculatedPoints()
    {
        ArrayList<Point> tipPts = new ArrayList<Point>();
        ArrayList<Point> foldPts = new ArrayList<Point>();
        ArrayList<Integer> depths = new ArrayList<Integer>();

        fingerTips = new ArrayList<Point>();

        for (int i = 0; i < mConvexityDefectsIntArrayList.length/4; i++)
        {
            tipPts.add(contours.get(0).toList().get(mConvexityDefectsIntArrayList[4*i]));
            tipPts.add(contours.get(0).toList().get(mConvexityDefectsIntArrayList[4*i+1]));
            foldPts.add(contours.get(0).toList().get(mConvexityDefectsIntArrayList[4*i+2]));
            depths.add(mConvexityDefectsIntArrayList[4*i+3]);
        }

        int numPoints = foldPts.size();
        for (int i=0; i < numPoints; i++) {
            if ((depths.get(i).intValue()) < MIN_FINGER_DEPTH)
                continue;

            // look at fold points on either side of a tip
            int pdx = (i == 0) ? (numPoints-1) : (i - 1);
            int sdx = (i == numPoints-1) ? 0 : (i + 1);

            int angle = angleBetween(tipPts.get(i), foldPts.get(pdx), foldPts.get(sdx));
            if (angle >= MAX_FINGER_ANGLE)   // angle between finger and folds too wide
                continue;

            // this point is probably a fingertip, so add to list
            fingerTips.add(tipPts.get(i));
        }
    }

结果(白点-过滤后的指尖)：

​

​

你能帮我写个适当的过滤函数吗？

更新14.08.2013

我使用标准的openCV函数进行等高线近似。我必须改变分辨率变化的近似值，和手对相机的距离，这是相当困难的。如果分辨率较小，则手指由较少的像素组成，因此近似值应该是情人。距离也一样。保持它高将导致完全失去手指。因此，我认为近似并不是解决问题的好办法，尽管小数值可能有助于加速计算：

Imgproc.approxPolyDP(frame, frame, 2 , true);

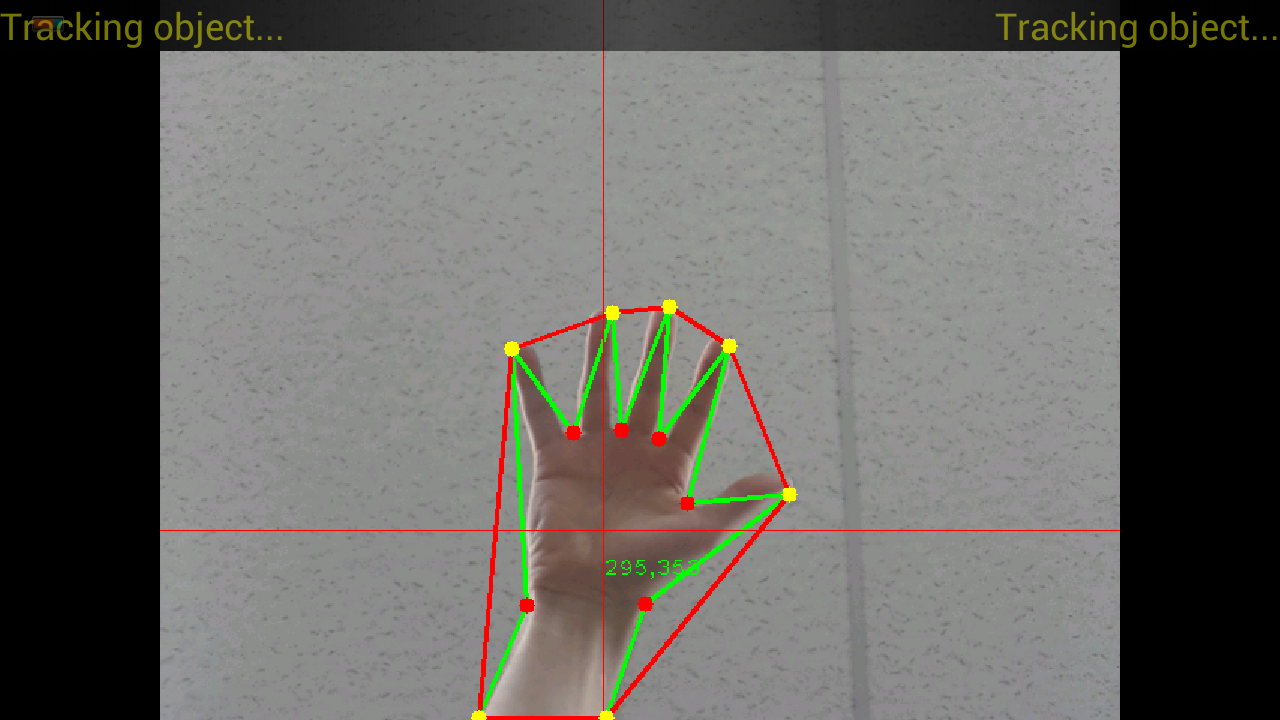

如果我使用高值，那么结果就像在下面的图像，这将是好的，只有当距离和分辨率不会改变。也很惊讶，对于船体点和缺陷点的默认方法没有有用的参数可通过(最小角度、距离等).

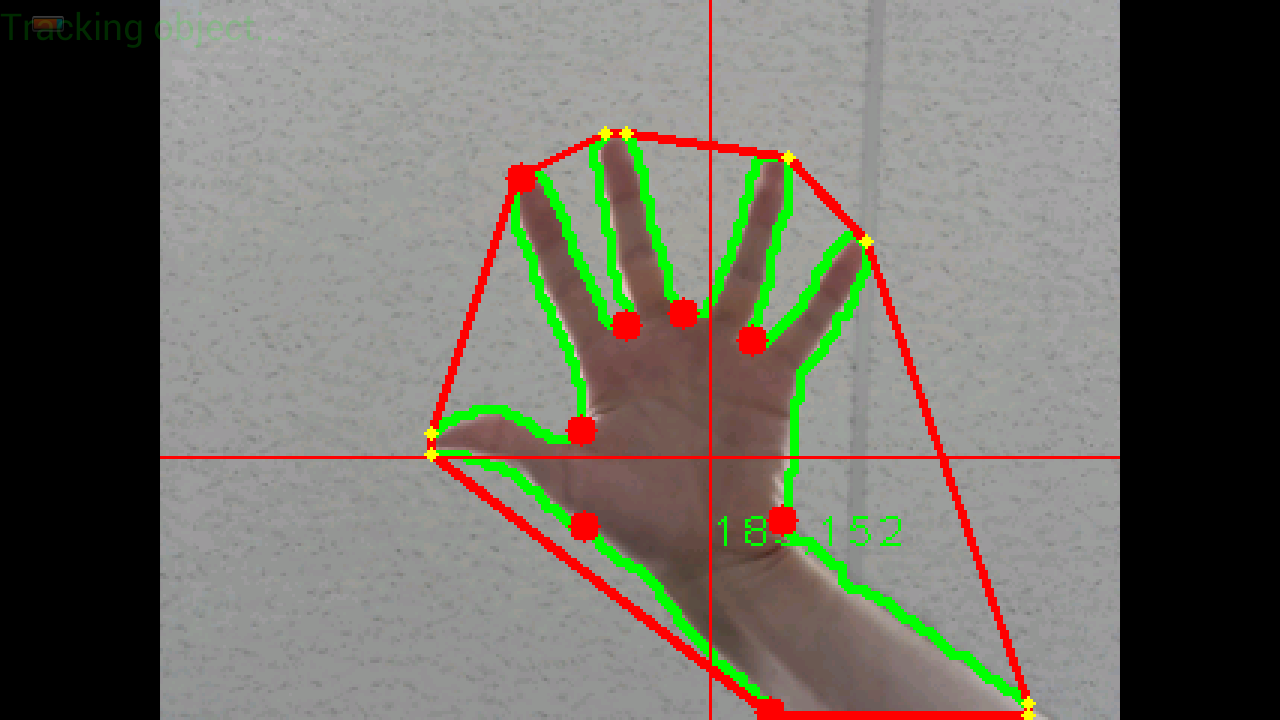

下面的图片显示了我想要达到的效果，独立于分辨率或手对相机的距离。当我闭上手掌时，我也不想看到任何黄点.

总之，我想知道：

• 如何滤除点
• 如何使分辨率和距离独立的近似总是工作的。
• 如果有人知道或有一些关于OpenCV中使用的数据结构的材料(图形表示，解释)，我很乐意阅读它。(Mat，MatOfInt，MatOfPoint，MatOfPoint2，MatOfPoint4等)

​

​

Answer 1

在低分辨率的凸包可以用来识别整个手的位置，它对手指没有用处，但确实提供了感兴趣的区域和适当的尺度。

高分辨率的分析应该应用于你的近似轮廓，很容易跳过任何不符合“长度和角度”标准的点，尽管你可能希望“平均”而不是“完全跳过”。

您的代码示例是计算凸性缺陷然后删除它们的一次传递。这是一个逻辑错误。当你走的时候你需要移除点。(a)在一次传递中完成所有操作更快、更简单(b)它避免在第一次传递时删除点数，并在以后添加它们，因为任何删除都会改变以前的计算。

这一基本技术非常简单，因此适用于基本的开放手掌。然而，它在本质上并不理解一只手或一种手势，因此调整尺度、角度和长度参数只会让你“到目前为止”。

参考技术:过滤长度和角度“凸性缺陷”Simen博客http://simena86.github.io/blog/2013/08/12/hand-tracking-and-recognition-with-opencv/

基于Kinect SDK的C#库添加手指方向检测http://candescentnui.codeplex.com/ http://blog.candescent.ch/2011/11/improving-finger-detection.html

“自生长和有组织的神经气体”(SGONG)尼科斯帕帕马科斯教授( Nikos Papamarkos http://www.papamarkos.gr/uploaded-files/Hand%20gesture%20recognition%20using%20a%20neural%20network%20shape%20fitting%20technique.pdf )

商业产品David & Michael是"Leap Motion“http://www.engadget.com/2013/03/11/leap-motion-michael-buckwald-interview/的创始人

Answer 2

我想你错过了这一点：

利用等高线的低多边形近似来加速船体的生成和缺陷分析。
