当两条线图相交时画一条垂直线- SSRS

Question

平台: SSRS-2008

当两个线图相交时，我需要添加一条垂直线，如pic.How中所示，我会这样做吗？

​

​

Answer 1

您想要在图表上放置的绿线称为StripLine。让他们正确地显示可能是相当棘手的。首先要设置的是数据结构。

数据集的结果不能如下所示：

Time    Series    Value
12:00   A         20
12:00   B         30

它们一定是这样的：

Time   SeriesAValue    SeriesBValue
12:00  20              30

原因是如果您尝试使用类别组或系列组，StripLines将不会显示。

接下来，你必须计算截取点。在我的示例中，我添加了另一个数据集以返回拦截时间。

declare @test table(Time datetime, Value1 int, Value2 int)
INSERT INTO @test values('12:00', 32, 20), ('12:01', 30, 22), ('12:02', 24, 25), ('12:03', 28, 30), ('12:04', 29, 20)

SELECT MIN(Time)
FROM @test
WHERE Value1 <= Value2

若要插入StripLine，请在图表上选择水平轴。单击“外观”部分下的StripLines属性。单击“添加”按钮。在Interval部分中，您只想更改IntervalOffset表达式，其他所有内容都保留为Auto。表达式将如下所示：

=DateDiff(DateInterval.Minute, Min(Fields!Time.Value, "DataSet1"), First(Fields!ID.Value, "DataSet2")) + 1

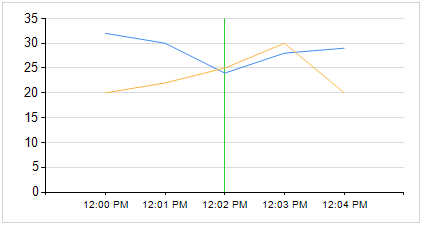

间隔必须计算为整数，+1是因为它从0开始。结果如下：

​

​

因为有一条行是一个设置值，所以您可以进一步简化它。
