Matlab类带图

Question

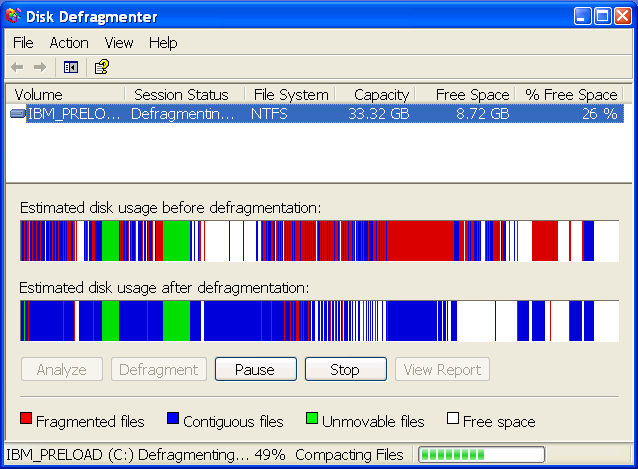

我正试着复制一个带状图，就像窗口碎片图中的那个。

​

​

原则上，它可以很容易地通过做一个矩阵的contourf，该矩阵沿一维(对应于图像中的垂直维数)为常数。

你知道是否有当地的方法来获得这样的图表吗？

Answer 1

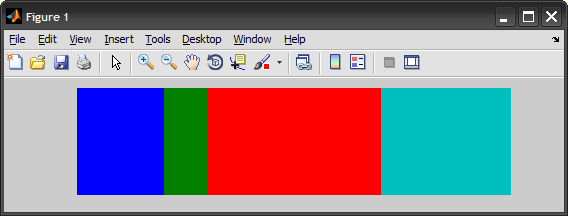

尝试：

vec = [1*ones(1,10), 2*ones(1,5), 3*ones(1,20), 4*ones(1,15)];

image('CData',vec, 'CDataMapping','direct')
colormap(lines(4))
axis tight off

甚至：

imshow(repmat(vec,10,1), lines(4))

imshow(vec, lines(4), 'YData',[0 10])

这是使用带有直接颜色映射的索引图像，其中值1映射到第一颜色，值2映射到第二颜色，等等。当然，您可以通过指定N 3矩阵来使用自己的颜色图.

​

​

Answer 2

不确定这是否是您所要求的，但在matlab中没有专门的函数来实现这一点。但是，您可以很容易地实现自己的函数，该函数使用line根据数据绘制大量线条。在线条的手柄上使用get/set可以让您控制它们的颜色、宽度等(也是基于对您的函数的输入)。
