OpenGL ES 2.0 on iOS:从没有法线的zBrush导出导入.OBJ文件

Question

首先，我要说，我在OpenGL、ES和OpenGL都很新。

我有一个模型对象，我们的3D家伙从zBrush导出。它在.obj文件中没有任何法线，我认为这就是导致这种行为的原因。我使用obj2opengl创建一个包含顶点和纹理坐标的.h文件，然后导入这些文件并进行渲染。以下是导入的样子：

glGenBuffers(1, &mushroomVertexBufferID);
glBindBuffer(GL_ARRAY_BUFFER, mushroomVertexBufferID);
glBufferData(GL_ARRAY_BUFFER, sizeof(mushroom01b_LowVerts), mushroom01b_LowVerts, GL_STATIC_DRAW);

glGenBuffers(1, &mushroomTextureBufferID);
glBindBuffer(GL_ARRAY_BUFFER, mushroomTextureBufferID);
glBufferData(GL_ARRAY_BUFFER, sizeof(mushroom01b_LowTexCoords), mushroom01b_LowTexCoords, GL_STATIC_DRAW);

当绘制对象的时候，下面是我使用的代码：

glBindBuffer(GL_ARRAY_BUFFER, mushroomVertexBufferID);
glEnableVertexAttribArray(GLKVertexAttribPosition);
glVertexAttribPointer(GLKVertexAttribPosition, 3, GL_FLOAT, GL_FALSE, sizeof(float) * 3, NULL);

glBindBuffer(GL_ARRAY_BUFFER, mushroomTextureBufferID);
glEnableVertexAttribArray(GLKVertexAttribTexCoord0);
glVertexAttribPointer(GLKVertexAttribTexCoord0, 2, GL_FLOAT, GL_FALSE, sizeof(float) * 2, NULL);

self.effect.texture2d0.name = _mushroomTextureInfo.name;
self.effect.texture2d0.target = _mushroomTextureInfo.target;

[self.effect prepareToDraw];

glDrawArrays(GL_TRIANGLES, 0, mushroom01b_LowNumVerts);

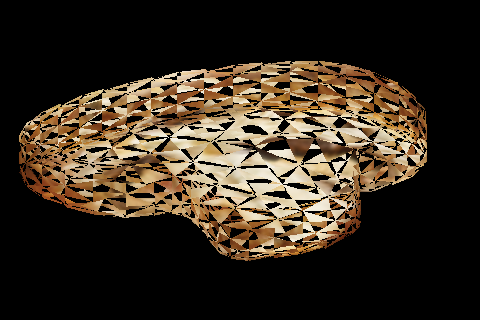

这是可行的，对于我在Blender中打开它们的模型，修复了法线，然后用法线重新导出为OBJ (在上面为第三个数组缓冲区添加代码)，它看起来很不错。但是，如果我根本不修改导出的zBrush OBJ，下面是我得到的：

​

​

现在，这是使用glEnable(GL_CULL_FACE);启用的脸剔除。如果我不启用它，模型似乎正在呈现内-外。

显然，zBrush的出口在某种程度上搞砸了。我的问题是如何解决它。

Answer 1

模型没有三角化。让你的艺术家在输出上选中那个框。

我去帮你查了一下脚本文件。

假设四角体是

a -- c
|    |
|    |
b -- d

在.pl中你会发现

矩形=>第二三角形

    if($5 != "")
    {
        @d = split('/', $5);
        $va_idx[$numFaces] = $a[0]-1;
        $ta_idx[$numFaces] = $a[1]-1;
        $na_idx[$numFaces] = $a[2]-1;

        $vb_idx[$numFaces] = $d[0]-1;
        $tb_idx[$numFaces] = $d[1]-1;
        $nb_idx[$numFaces] = $d[2]-1;

        $vc_idx[$numFaces] = $c[0]-1;
        $tc_idx[$numFaces] = $c[1]-1;
        $nc_idx[$numFaces] = $c[2]-1;

        $face_line[$numFaces] = $line;

        $numFaces++;
    }

试着重新排序，看看第二个三角形的卷绕顺序是否需要反转。

矩形=>第二三角形

    if($5 != "")
    {
        @d = split('/', $5);
        $va_idx[$numFaces] = $a[0]-1;
        $ta_idx[$numFaces] = $a[1]-1;
        $na_idx[$numFaces] = $a[2]-1;

                    $vb_idx[$numFaces] = $c[0]-1;
        $tb_idx[$numFaces] = $c[1]-1;
        $nb_idx[$numFaces] = $c[2]-1;

        $vc_idx[$numFaces] = $d[0]-1;
        $tc_idx[$numFaces] = $d[1]-1;
        $nc_idx[$numFaces] = $d[2]-1;



        $face_line[$numFaces] = $line;

        $numFaces++;
    }

Answer 2

尝试将裁剪从顺时针改为逆时针，如果您的工具尊重obj和zBrush导出方面的方向，这可能会有所帮助。
