将三维矢量图转化为PDF格式

Question

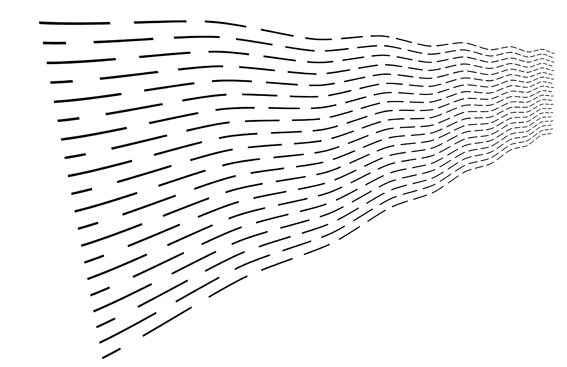

我正在寻找任何类型的技术，它将允许我在3D中绘制虚线曲线(请参阅附件)，并将其导出到PDF中，保证虚线仍然是PDF文件中的路径(而不是单个小行的集合！)

​

​

我尝试过处理，但是没有看到正确导出它的选项。

Answer 1

理论上，您可以这样做，如果您有描述每一行的贝齐尔集，然后设置这条线的破折号模式。破折号图案将是不统一的，并指定涵盖整个长度的每一条路径。

我认为你会遇到的问题是，线的厚度不能在一条路径的长度上变化，所以你不能真正地得到透视对线厚变化的影响。

如何做到这一点，而不改变线厚度-投影每个曲线的三维路径到2D，测量投影破折号和间隙长度，并构建相应的PDF路径。
