WebGL和ThreeJS中改进的区域照明

Question

我一直在WebGL中开发类似于本演示的区域照明实现：

arealights.html

three.js中的上述实现是从ArKano22 over在gamedev.net上的工作中移植过来的：

http://www.gamedev.net/topic/552315-glsl-area-light-implementation/

虽然这些解决方案令人印象深刻，但它们都有一些局限性。ArKano22最初实现的主要问题是，漫射项的计算不考虑表面法线。

几个星期以来，我一直在增加这个解决方案，通过redPlant的改进来解决这个问题。目前，我有正常的计算纳入解决方案，但结果也有缺陷。

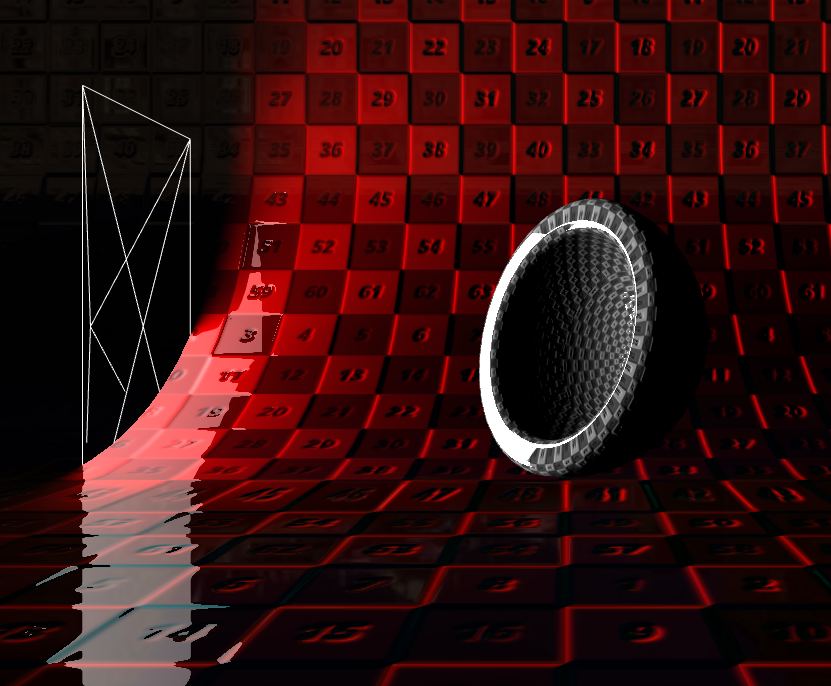

下面是我当前实现的预览：

​

​

引言

计算每个片段的扩散项的步骤如下：

1. 将顶点投影到区域光所处的平面上，这样投影的矢量与光的法线/方向是一致的。
2. 通过比较投影矢量和光的法线，检查顶点是否位于区域光平面的正确一侧。
3. 从光线的中心/位置计算平面上这个投影点的二维偏移量。
4. 夹紧这个2D偏移矢量，使其位于光的区域内(由宽度和高度来定义)。
5. 导出投影和夹紧2D点的三维世界位置。这是最近的点，在区域光到顶点。
6. 执行通常的漫射计算，通过取顶点到最近点矢量(标准化)和顶点法线之间的点乘积来计算点光。

问题

这个解决方案的问题是，照明计算是从最近点进行的，没有考虑到灯光表面的其他点，这些点可能会更多地照亮碎片。让我来解释一下为什么…

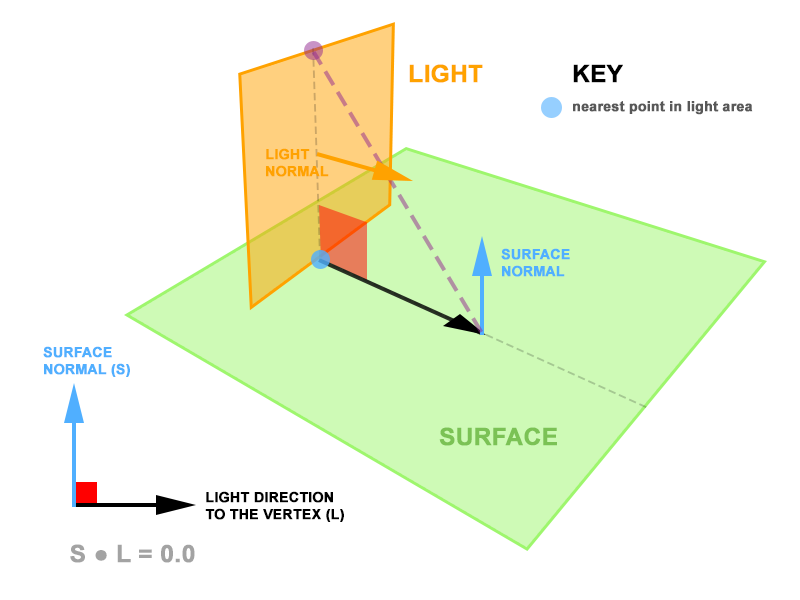

请考虑以下图表：

​

​

区域光既垂直于表面，又与表面相交。表面上的每一个碎片都会返回一个最近的点，在表面与光相交的区域光上。由于曲面法向量和顶点到光矢量总是垂直的，它们之间的点积为零。随后，尽管表面有很大的光面积，但漫射贡献的计算为零。

势解

我建议，与其计算面积光上的最近点的光，不如从面积光上的一个点计算它，该点在顶点到光矢量(标准化)和顶点法线之间产生最大的点积。在上面的图表中，这将是紫色的点，而不是蓝点。

帮助!

所以这就是我需要你帮忙的地方。在我的头脑中，我很清楚这一点是如何推导出来的，但我没有数学能力来得出这个解。

目前，我在片段着色器中提供了以下信息：

• 顶点位置
• 顶点法(单位向量)
• 光的位置、宽度和高度
• 光法线(单位矢量)
• 右(单位矢量)
• 点亮(单位矢量)
• 从顶点到灯光平面的投影点(3D)
• 投影点从灯光中心偏移(2D)
• 夹紧偏移量(2D)
• 这个夹紧偏移量的世界位置-最近点 (3D)

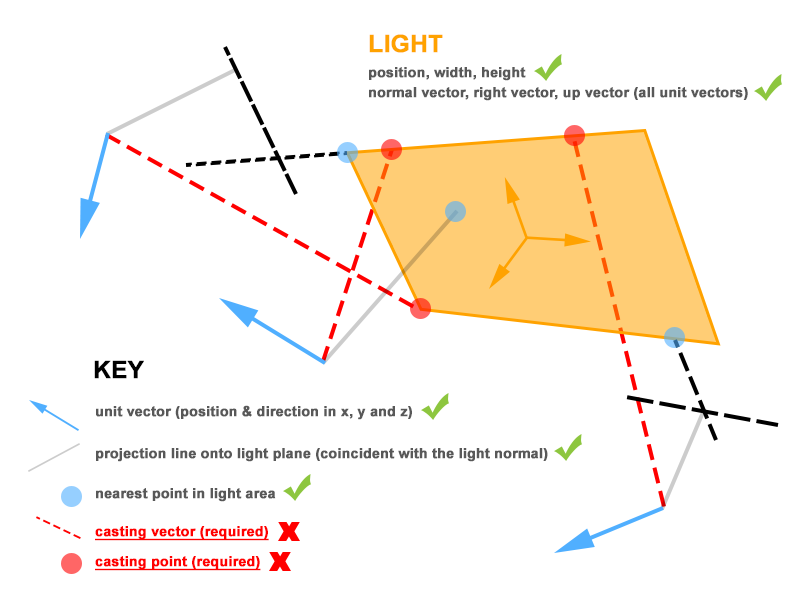

为了将所有这些信息放到可视上下文中，我创建了这个图表(希望它有所帮助)：

​

​

为了测试我的建议，我需要在用红色点表示的区域上的浇铸点，这样我就可以在顶点到浇铸点(标准化)和顶点法线之间执行点积。同样，这将产生最大可能的贡献值。

更新！

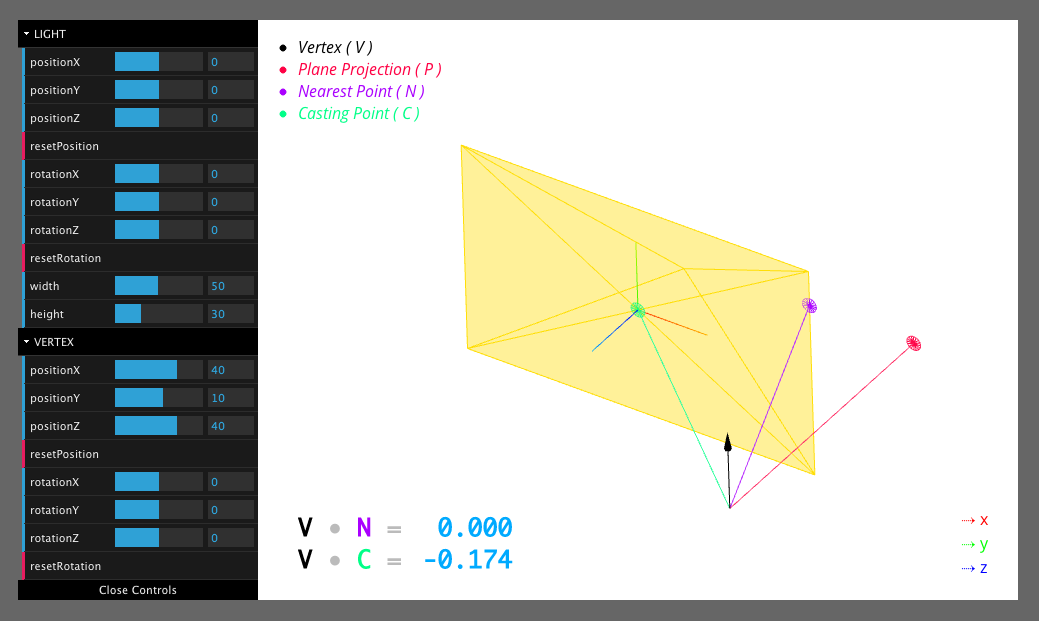

我在CodePen上创建了一个交互式草图，可视化了我目前实现的数学：

http://codepen.io/wagerfield/pen/ywqCp

​

​

您应该关注的相关代码是318行。

castingPoint.location是THREE.Vector3的一个实例，也是拼图中缺少的部分。您还应该注意到，在草图的左下角有两个值-这些值是动态更新的，以显示相关向量之间的点乘积。

我设想这个解将需要另一个伪平面，它与顶点法线的方向一致，并且垂直于光的平面，但我可能错了！

Answer 1

注意: three.js现在支持THREE.RectAreaLight。这个答案与three.js的旧版本有关。

您使用点最大化点的方法从根本上讲是有缺陷的，而且在物理上是不可信的。

在上面的第一张插图中，假设你的区域光只有左半部分。

“紫色”点--使左半部分的点积最大化的点--和两个半部的点乘积最大化的点一样。

因此，如果一个人使用你提议的解决方案，你会得出结论，区域光的左半发出与整个光相同的辐射。显然，这是不可能的。

计算区域光在给定点上投射的总光量是相当复杂的，但作为参考，您可以在1994年的论文“部分遮挡的多面体源这里的辐射雅可比”中找到一个解释。

我建议您查看图1，以及Section1.2的几段--然后停止。:-)

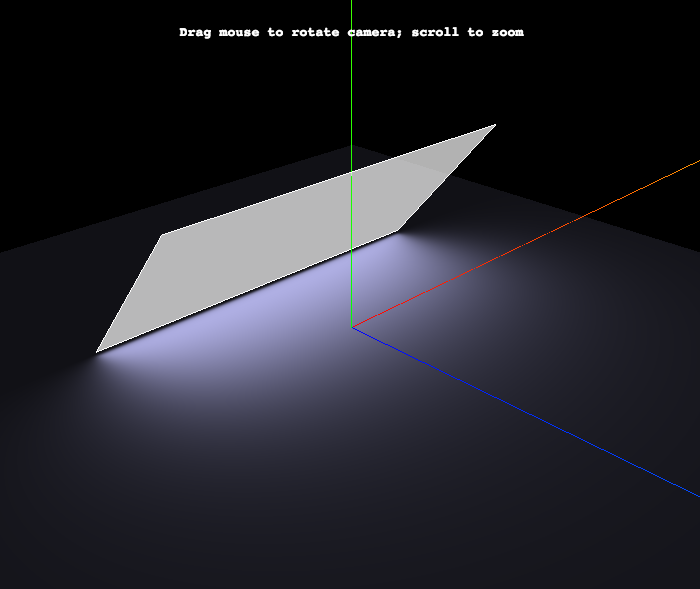

为了简单起见，我编写了一个非常简单的着色器，它使用three.js WebGLRenderer实现了解决方案--而不是延迟的解决方案。

编辑:删除过时的小提琴

​

​

片段着色器的核心非常简单。

// direction vectors from point to area light corners

for( int i = 0; i < NVERTS; i ++ ) {

    lPosition[ i ] = viewMatrix * lightMatrixWorld * vec4( lightverts[ i ], 1.0 ); // in camera space

    lVector[ i ] = normalize( lPosition[ i ].xyz + vViewPosition.xyz ); // dir from vertex to areaLight

}

// vector irradiance at point

vec3 lightVec = vec3( 0.0 );

for( int i = 0; i < NVERTS; i ++ ) {

    vec3 v0 = lVector[ i ];
    vec3 v1 = lVector[ int( mod( float( i + 1 ), float( NVERTS ) ) ) ]; // ugh...

    lightVec += acos( dot( v0, v1 ) ) * normalize( cross( v0, v1 ) );

}

// irradiance factor at point

float factor = max( dot( lightVec, normal ), 0.0 ) / ( 2.0 * 3.14159265 );

更好的消息是：

1. 这种方法在物理上是正确的。
2. 衰减自动处理。(请注意，较小的灯需要更大的强度值。)
3. 理论上，这种方法应该适用于任意多边形，而不仅仅是矩形多边形。

注意事项：

1. 我只实现了漫射组件，因为这就是您的问题所在。
2. 你必须使用一个合理的启发来实现镜面组件--和你已经编码的相似，我想。
3. 这个简单的例子没有处理区域光“部分低于地平线”的情况--也就是说，并不是所有的4个顶点都在面的上方。
4. 由于WebGLRenderer不支持区域灯，所以您不能“将光线添加到场景中”并期望它能够工作。这就是为什么我传递所有必要的数据到自定义着色器。(当然，WebGLDeferredRenderer确实支持区域灯。)
5. 阴影不支持。

three.js r.73号

Answer 2

嗯。奇怪的问题！这似乎是你从一个非常具体的近似开始，现在你的工作回到正确的解决方案。

如果我们只坚持漫射和一个平面(只有一个法线)，什么是传入的漫射光？即使我们坚持每一个入射光都有一个方向和强度，而我们只是取allin =积分(发光)((普通))*光，这是很难的。所以整个问题就是解决这个积分。有了点光，你就会作弊，把它做个和，然后把灯拔出来。这对于没有阴影的点灯很好，现在你真正想要做的就是解决这个积分。这就是你可以用一些光探针，球形谐波或许多其他技术来做的。或者用一些技巧来估计矩形的光量。

对我来说，想到你想要点亮的那个半球总是有帮助的。你需要所有的光都进来。有些不那么重要，有些则更重要。这就是你正常的目的。在一个生产射线追踪器，你可以只是样本几千点，并有一个很好的猜测。在实时情况下，你必须猜得更快。这就是你的库代码所做的:一个好的(但有缺陷的)猜测的快速选择。

这就是我认为你在倒退的地方:你意识到他们在猜测，有时候很糟糕(这就是猜测的本质)。现在，不要试图纠正他们的猜测，而是想出一个更好的！也许试着去理解他们为什么选择这种猜测。一个好的近似不是指善于处理拐角处的案件，而是表现得很好。在我看来就是这样的。(再次，对不起，我现在太懒得读three.js代码了)。

因此，要回答你的问题：

• 我想你是走错路了。您正在从一个高度优化的想法开始，并试图修复这个问题。最好从问题开始。
• 一次解决一件事。你的截图有很多镜片，这与你的问题无关，但非常直观，可能对设计模型的人有很大的影响。
• 你在正确的轨道上，对渲染有一个比大多数人更好的想法。对你有利也对你不利。阅读一些现代游戏引擎和他们的照明模式。你总是会发现一个迷人的结合，黑客和深刻的理解。深刻的理解是什么驱使选择正确的黑客:)

希望这能有所帮助。我可能完全错了，我对一个正在寻找一些快速数学的人漫不经心，在这种情况下，我道歉。

Answer 3

让我们一致认为，铸造点总是在边缘。

让我们说，“发光部分”是空间的一部分，它代表的是沿其正常方向的挤压光的四角体。

如果表面点位于发光部分，那么你需要计算出保持这个点的平面，它是法线矢量，光是法线。平面和光线之间的交点会给你两个点作为选择(只有两个，因为浇铸点总是在边缘)。所以，测试这两个人，看看谁的贡献更大。

如果点不在光的部分，那么你可以计算出四个平面，每个面都有表面点，它的法线和光的四角点之一。对于每个光四顶点，您将有两个点(顶点+多一个交点)来测试，这是贡献最大的。

这应该能起作用。如果你遇到任何反例，请给我反馈。
