绘制步骤直方图，而不用底线关闭多边形。

Question

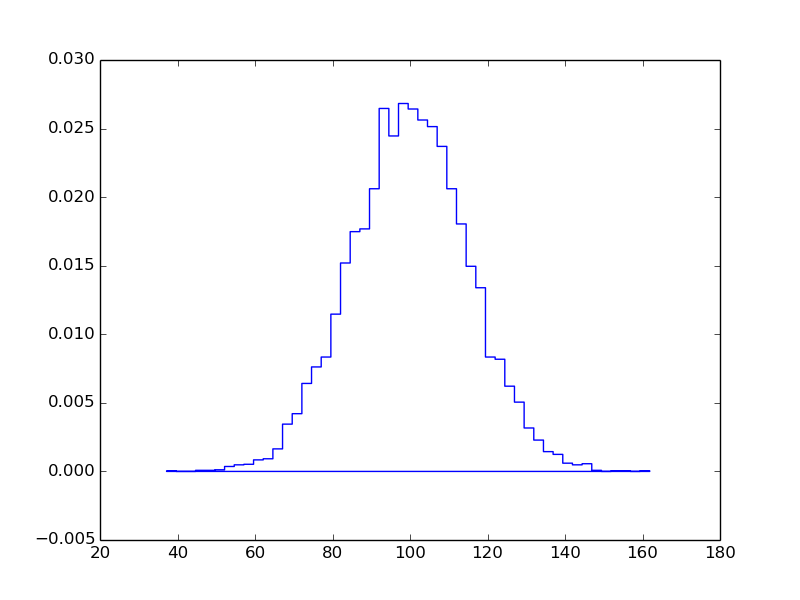

如何删除关闭步骤直方图路径的底线？

​

​

​

​

import numpy as np
import matplotlib.pyplot as plt

mu, sigma = 100, 15
x = mu + sigma * np.random.randn(10000)
fig = plt.figure()
ax = fig.add_subplot(111)
n, bins, patches = ax.hist(x, 50, normed=1, histtype='step')
plt.ylim(-.005, plt.ylim()[1])
plt.show()

更新：已报告，现在已修复：

https://github.com/matplotlib/matplotlib/pull/2113

Answer 1

最简单的方法就是把它画成你自己：

import numpy as np
import matplotlib.pyplot as plt

mu, sigma = 100, 15
x = mu + sigma * np.random.randn(10000)
fig = plt.figure()
ax = fig.add_subplot(111)
bins, edges = np.histogram(x, 50, normed=1)
ax.step(edges[:-1], bins, where='post')
plt.ylim(-.005, plt.ylim()[1])
plt.show()

请参阅文档或matplotlib中的Step函数以了解where=post。因为直方图返回[left_edege_0, left_edge_1, ..., left_edge_(n-1), right_edge_(n-1)] (参见文档)，所以需要将最后一个条目从边缘剪掉。

这已被认为是一种倒退，并将在至少1.3内固定下来。相关公关：https://github.com/matplotlib/matplotlib/pull/2113
