PHPPowerpoint :网格线+自定义图表线颜色+标签Y轴

Question

我正在使用下面的代码来使用PHP Powerpoint库创建一个图表。

$currentSlide = createTemplatedSlide($objPHPPowerPoint);
$seriesData = array('ABC'=>97,'BCD'=>97,'CDE'=>97,'DEF'=>97,'EFG'=>97,'FGH'=>97);
$lineChart = new PHPPowerPoint_Shape_Chart_Type_Line();
$series = new PHPPowerPoint_Shape_Chart_Series('Benchmark', $seriesData);
$series->setShowSeriesName(false);
$lineChart->addSeries($series);

$shape = $currentSlide->createChartShape();
$shape->setName('Benchmark')
      ->setResizeProportional(false)
      ->setHeight(480)
      ->setWidth(940)
      ->setOffsetX(10)
      ->setOffsetY(100);
$shape->getShadow()->setVisible(false)
$shape->getFill()->setFillType(PHPPowerPoint_Style_Fill::FILL_GRADIENT_LINEAR)
             ->setStartColor(new PHPPowerPoint_Style_Color('ddd9c3'))
             ->setEndColor(new PHPPowerPoint_Style_Color('ddd9c3'))
             ->setRotation(270);
$shape->getBorder()->setLineStyle(PHPPowerPoint_Style_Border::LINE_SINGLE);
$shape->getTitle()->setText('');
$shape->getTitle()->getFont()->setItalic(true);
$shape->getPlotArea()->setType($lineChart);
$shape->getView3D()->setRotationX(30);
$shape->getView3D()->setPerspective(30);

这张图表正像预期的那样出来(随附截图)，但我想定制3件事：

• 在图表中添加网格线(可能吗?)
• 指定图表线的颜色，而不是使用默认的颜色。在一张图表中将有多条图表线。因此，我需要为每一行指定一个自定义颜色。
• 标注Y轴(目前它是空白的)

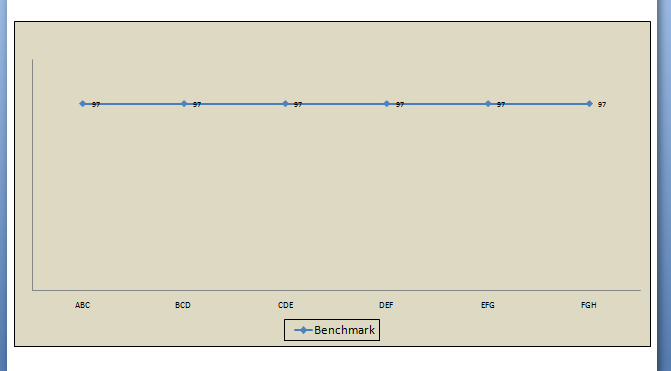

屏幕截图

​

​

Answer 1

我在网上找到了这个图书馆的两个版本。一个在github上，另一个在codeplex上。Github上的那个看起来很新，但是缺少任何类型的文档。Codeplex已经过时，但实际上有代码示例。

tl；博士-不(无论如何在我的测试中)，不，和不。

长版本

在浏览代码和查看它创建的XML时，我注意到了以下几点：

1. 在Powerpoint 2013中，Y Axis (Value Axis)不会出现在生成的文件中，但是打开文件后保存它会导致Y Axis出现。我在XML中看到了轴标签，但是有东西阻止了它的显示。

生成的XML (解压缩生成的.pptx文件后的图表/chart1.xml)：

            <c:valAx>
                <c:axId val="52749440"/>
                <c:scaling>
                    <c:orientation val="minMax"/>
                </c:scaling>
                <c:axPos val="l"/>
                <c:numFmt formatCode="" sourceLinked="0"/>
                <c:majorTickMark val="none"/>
                <c:tickLblPos val="nextTo"/>
                <c:txPr>
                    <a:bodyPr/>
                    <a:lstStyle/>
                    <a:p>
                        <a:pPr>
                            <a:defRPr/>
                        </a:pPr>
                        <a:r>
                            <a:rPr lang="en-US" dirty="0"/>
                            <a:t>Y Axis!</a:t>
                        </a:r>
                        <a:endParaRPr lang="en-US" dirty="0"/>
                    </a:p>
                </c:txPr>
                <c:crossAx val="52743552"/>
                <c:crosses val="autoZero"/>
                <c:crossBetween val="between"/>
            </c:valAx>

我通过添加以下行来设置Axis标签：

$shape->getPlotArea()->getAxisX()->setTitle('X Axis!');
$shape->getPlotArea()->getAxisY()->setTitle('Y Axis!');

在脚本中的这一行之后：

$shape->getPlotArea()->setType($lineChart);

1. 网格线和线条颜色似乎是可能的，但是当前类中没有支持它们的方法。

最近可用的Powerpoint编写类是为2007年提供的，这些类非常过时。XML结构可能需要更新并添加一些附加特性。我将查看一些关于OOXML格式的文档，看看在不从头重写编写类的情况下添加这些文档是多么容易。
