Android Progressbar中分布均匀的图标

Question

我正在尝试一些听起来很容易实现的东西。然而，它并没有像预期的那样做出反应。我使用Progressbar绘制了一个5状态栏，用户可以在其中单击任意状态来更改应用程序的行为。我的进度条使用这个绘图(只需注意background元素)。

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android" >

    <item android:id="@android:id/background">
        <nine-patch
            xmlns:android="http://schemas.android.com/apk/res/android"
            android:src="@drawable/statusbar_thin" />
    </item>
    <item android:id="@android:id/secondaryProgress">
        <clip>
            <shape>
                <gradient
                    android:endColor="#ffeeeeee"
                    android:startColor="#ffeeeeee" />
            </shape>
        </clip>
    </item>
    <item android:id="@android:id/progress">
        <nine-patch
            xmlns:android="http://schemas.android.com/apk/res/android"
            android:src="@drawable/statusbar_thin" />
    </item>

</layer-list>

这是@drawable/statusbar_thin。

​

​

你可能会看到它们看起来不像垂直中心的斑点，但这并不重要。问题是，当图像被拉伸时(正如您可能预期的那样，它是一个9补丁)，“扩展其下方像素的高级黑色标记”(我不知道它是如何命名的)。有人吗？)随机展开它们(我的意思是有些部分比其他部分膨胀两倍)。

我不确定是否有我没有用过的把戏，或者只是Android不清楚地使用了任何块，而不是所有这些块都是均匀的。对此有什么想法吗？

编辑：

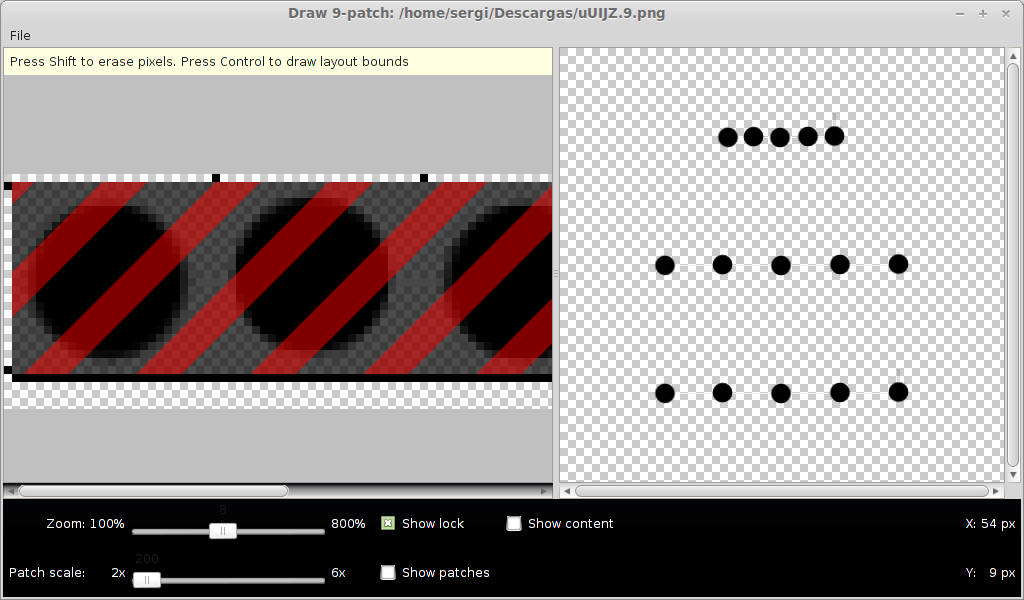

正如@sandkasten所建议的，我使用了draw9patch应用程序。然而，正如您所看到的，它看起来是完美的分布，但是在Nexus 7上，它就是不能工作。

​

​

编辑2:

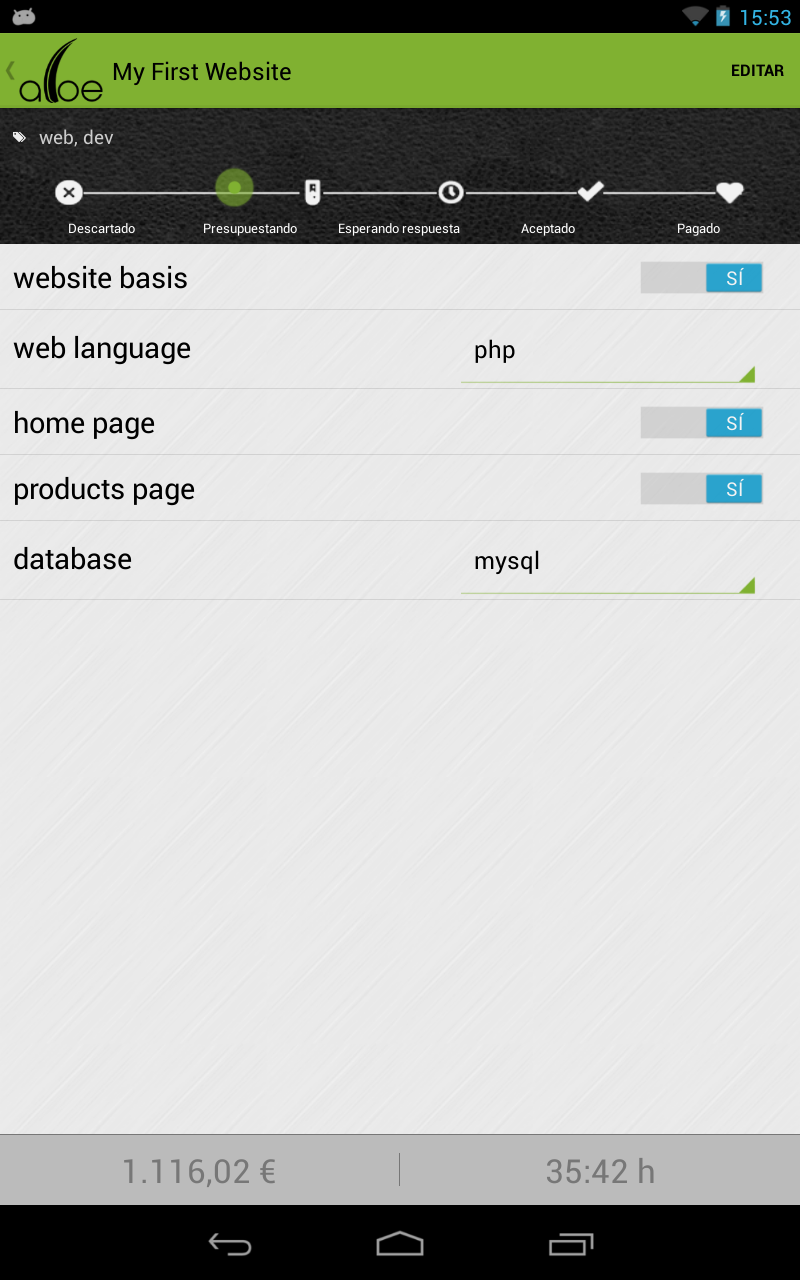

黑色背景下的状态栏。正如你所看到的，第一个图标和第二个图标之间有很大的距离，而选择器在两者之间。

​

​

编辑3:如此惊人的世界。我开始玩最上面的黑色标记，尽管它们最终没有被平均分配，它还是起了作用。

Answer 1

如果我没听错的话，这应该是解决办法。看看draw9patch.bat，它向你展示了你的图像的预览，以及安卓是如何将它展现出来的。它是与android一起交付的。

​

​
