使用OpenCV C++检测和跟踪视频中的液滴的步骤

Question

我目前正在做一个项目，在这个项目中，我需要在视频中定位墨迹，执行诸如体积估计、速度和距离等测量，然后再将其变成球形。

首先，我想知道在处理这项计划方面，我是否走对了路。现在我有：

1.)将原始图像转换为灰度

2.)应用高斯模糊然后Canny边缘检测(点击这里获取图像)

3.)使用findNonZero()定位白色像素，然后计算行块和具有最高浓度白色像素的块的总和，并将其上方的所有行裁剪出来)。这将移除图像中的打印头，因此ROI只是其下方的液滴。

4.)使用findContours来寻找轮廓。(点击这里获取图像)

以上四个步骤是我迄今所做的。下面的步骤是我下一步应该做的吗？

• 在裁剪后，先放大二值图像，然后再找出轮廓，以确保轮廓是封闭的，而不是打开的？
• 也许忽略那些非常开放的？(对于如何真正做到这一点，有什么建议吗？)
• floodFill()每一个闭圆
• 使用contourArea()找出每个等值线的面积(然后我能用形状、像素与体积比等几个假设来估算这个步骤之后下降的体积吗？)
• 找到每个轮廓的中心，并将其保存到一个数组中，这样我就可以将其与下一个帧中相同下降的中心进行比较。一旦我知道液滴中心的距离和视频的帧速率，我应该能够估计速度。

我也不确定我如何能给一个滴滴一个ID，所以我可以确定我是正确地跟踪它，并知道何时一个新的下降已经进入ROI。

任何帮助都将不胜感激，谢谢。

Answer 1

我认为你的想法是好的，可以很容易地扩展到一些能让你满意的事情。

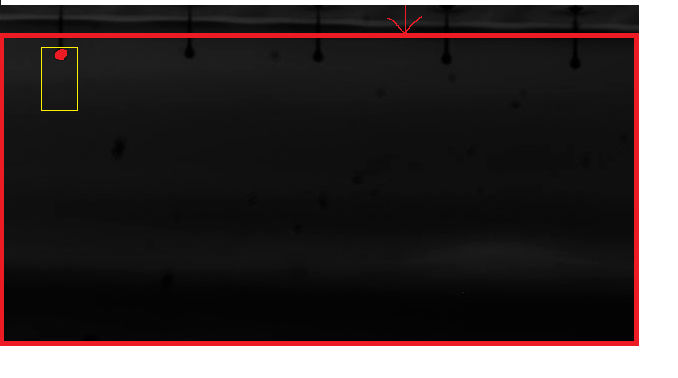

为了澄清，我将称为红色ROI从您的形象"redROI“。

1. 在redROI中找到所有的液滴。记住位置和身份证。
2. 对于前面步骤中的每个液滴位置，创建一个类似于黄色矩形的ROI：

对于每个矩形，检查其中是否有液滴。

如果是的话--可能是上一个画面中的液滴，所以你要找的那个。

如果不是，你可以尝试再次搜索一个更大的矩形，或者假设这个ROI的黑暗设置点是你的液滴。如果ROI接近redROI的底部，那么液滴可能已经消失了--算了吧。

注意几件事：

矩形的-size取决于液滴移动的速度，以及它们只能垂直或对角线移动(风也可以改变移动方向)。

-before搜索液滴，检查所有矩形是否不相交(每个矩形没有任何公共区域-> (Rect1 & Rect2).area() == 0)。

-before在ROI中搜索液滴，确保这个ROI在redROI中。所以，只需使用以下代码：roi = roi & redROI;

在找到每一个旧液滴的新位置后，在整个redROI中搜索液滴，这样你就不会错过任何新的液滴。

如果你不理解这个想法的某些部分，请告诉我--我会尽量更好地解释它。

也许忽略那些非常开放的？(对于如何真正做到这一点，有什么建议吗？)

我不确定，所以去看看。尝试使用CV_RETR_LIST作为findContours的第三个参数，检查从返回的(由findContours返回的)轮廓的第一个和最后一个点之间的距离--如果距离大于等高线是打开的，如果没有--它是封闭的。

floodFill()每一个闭圆

您只需使用drawContours并将thickness参数设置为-1 --更简单、更快捷的解决方案。

编辑：

您也可以尝试使用光流--它已经在openCV中实现了，在这里您可以阅读关于光流的很好的教程：http://robotics.stanford.edu/~dstavens/cs223b/ (从.pdf文件开始)
