iGraph:如何创建具有特定级别的图形？

Question

更新下面有一个我正在尝试完成的示例。我还感兴趣的是更一般的技巧，以平分任意的情节。在绘制顶点之后，是否有某种GUI方法可以直观地调整顶点，而不必像Gabor解决方案那样手工进行调整？我已经找到了一种方法来做这件事，见下面的答案，但需要时间使它更笼统。

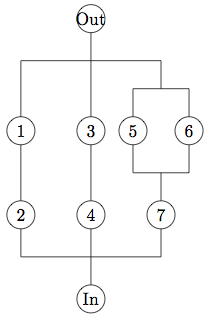

目标

​

​

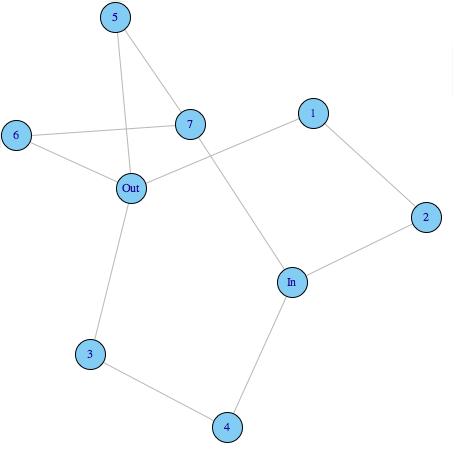

故障

library(igraph)
g4<-graph.formula(Out-1:3:5:6,1-2,3-4,5:6-7,2:4:7-In)
tkplot(g4)

​

​

Answer 1

因此，为了回答这个问题，可以用it来完成，但是您需要手动设置顶点位置。不过，您可以使用tkplot()和tkplot.getcoords()来完成。

此外，您还需要为连接添加顶点，因为在igraph中，边缘要么是直线，要么是曲线，而不是折线。

library(igraph)

G <- graph.formula(Out-3, j1-1:j2, j2-j4, j3-5:j5, j5-6,
                   1-2, 3-4, 5-j6, 6-j8, j6-j8, j7-7, 2-j9, 4-In, 7-j10,
                   j9-j10)

coords <- read.table(textConnection(
  "Out 2   1
   In  2   8
   1   1   4
   2   1   6
   3   2   4
   4   2   6
   5   2.5 4
   6   3.5 4
   7   3   6
   j1  1   2
   j2  3   2
   j3  2.5 3
   j4  3   3
   j5  3.5 3
   j6  2.5 5
   j7  3   5
   j8  3.5 5
   j9  1   7
   j10 3   7"))

layout <- as.matrix(coords[match(V(G)$name, coords[,1]),2:3])
layout[,2] <- -layout[,2]

V(G)$shape <- ifelse(grepl("^j", V(G)$name), "none", "circle")
V(G)$label <- ifelse(grepl("^j", V(G)$name), "", V(G)$name)
V(G)$size  <- ifelse(grepl("^j", V(G)$name), 0, 30)
V(G)$color <- "white"
V(G)$label.color <- "black"

par(mar=c(0,0,0,0)+.1)

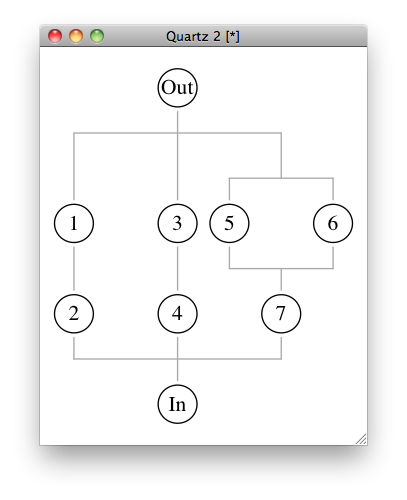

plot(G, layout=layout, asp=NA)

​

​

Answer 2

，但您需要手动设置顶点位置。

这不是完全正确的。我将展示一个更简单的交互式way。我将使用下面的代码由格雷格斯诺。

dynmodfunc <- function() {
    plot(0:1,0:1,ann=FALSE,type='n')
    mypoints <- matrix(ncol=2, nrow=0)
    while( length(p <- locator(1, type='p', col='red')) ) {
        mypoints <- rbind(mypoints, unlist(p))
        plot(mypoints, col='red', ann=FALSE, xlim=0:1, ylim=0:1)
        if(nrow(mypoints)>1) {
            xspline(mypoints, shape=-1)
        }
    }
    mypoints
}

(out <- dynmodfunc())

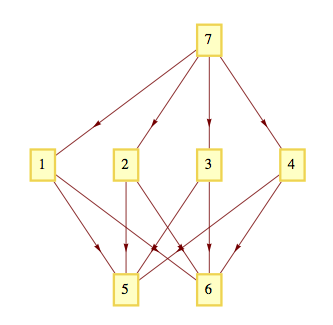

我想绘制这个优势图

​

​

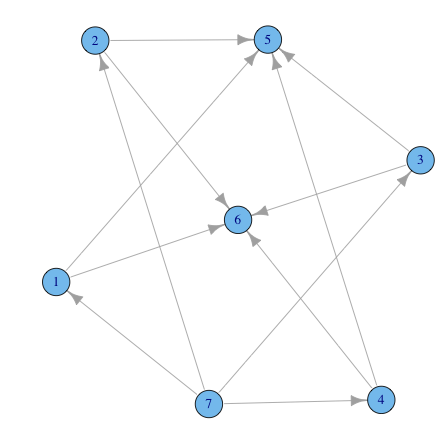

但是adjm<-t(matrix(c(0,0,0,0,1,1,0, 0,0,0,0,1,1,0, 0,0,0,0,1,1,0, 0,0,0,0,1,1,0, 0,0,0,0,0,0,0, 0,0,0,0,0,0,0, 1,1,1,1,0,0,0),nrow=7,ncol=7)); g1<-graph.adjacency(adjm); plot(g1)会产生

​

​

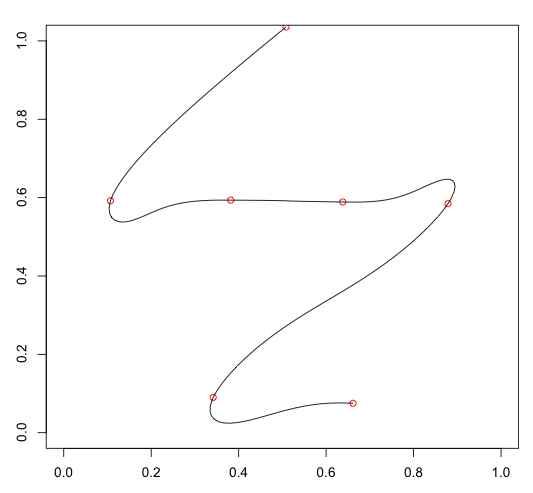

并使用Greg的代码:单击GUI上的点，然后单击鼠标右键

​

​

其中，按7-1-2-3-4-5-6的顺序排列，如行或调试所示：

> out
             x          y
[1,] 0.5082585 1.03551763
[2,] 0.1067841 0.59191675
[3,] 0.3818711 0.59358184
[4,] 0.6380311 0.58883584
[5,] 0.8787300 0.58464820
[6,] 0.3417308 0.09010765
[7,] 0.6614686 0.07504212
> str(out);dput(out)
 num [1:7, 1:2] 0.508 0.107 0.382 0.638 0.879 ...
 - attr(*, "dimnames")=List of 2
  ..$ : NULL
  ..$ : chr [1:2] "x" "y"
structure(c(0.508258492696219, 0.106784127536735, 0.381871061286441,
0.63803114223351, 0.878729976271015, 0.341730770349654, 0.661468641881514,
1.03551763062279, 0.591916752784156, 0.593581838904923, 0.588835844931958,
0.584648203191106, 0.0901076547476853, 0.0750421150561933), .Dim = c(7L,
2L), .Dimnames = list(NULL, c("x", "y")))

现在，通过Gabor Csardi的解决方案，应该可以得到平直的图解。现在我们有了并发矩阵ajdm，并对每个点进行coords坐标。我还不知道如何用Gabor的方法来理解。

快速复制粘贴代码

> library(igraph);
> coords<-structure(c(0.508258492696219, 0.106784127536735, 0.381871061286441, 0.63803114223351, 0.878729976271015, 0.341730770349654, 0.661468641881514, 1.03551763062279, 0.591916752784156, 0.593581838904923, 0.588835844931958, 0.584648203191106, 0.0901076547476853, 0.0750421150561933), .Dim = c(7L, 2L), .Dimnames = list(NULL, c("x", "y")))
> adjm<-t(matrix(c(0,0,0,0,1,1,0,   0,0,0,0,1,1,0,   0,0,0,0,1,1,0,   0,0,0,0,1,1,0,   0,0,0,0,0,0,0,    0,0,0,0,0,0,0,   1,1,1,1,0,0,0),nrow=7,ncol=7)); g1<-graph.adjacency(adjm); plot(g1)
