WPF RenderTargetBitmap缺失元素

Question

我有一个在数据模板中显示小图标的TreeView。我试图使用RenderTargetBitmap将Treeview保存为PNG。

图像正确地保存在小数据集上。但是，如果数据集变得太大，一些图标将被排除在最终图像之外。神奇的数字似乎是200件。如果树是深的还是宽的，那么在200项之后，图标就不会呈现了。

添加了代码

这是我用来创建图像的代码。

        RenderTargetBitmap targetBitmap = new RenderTargetBitmap(
            (int)_treeView.ActualWidth,
            (int)_treeView.ActualHeight,
            96, 96, PixelFormats.Default);

        targetBitmap.Render(_treeView);

添加了屏幕截图

请注意树右侧丢失的图标。

​

现在，如果我折叠了几个分支，从而隐藏了其他一些图标，那么这些图标就会包括在内。几乎就像RenderTargetBitmap.Render没有能力渲染所有的图标。或者它可能与虚拟面板有关。

​

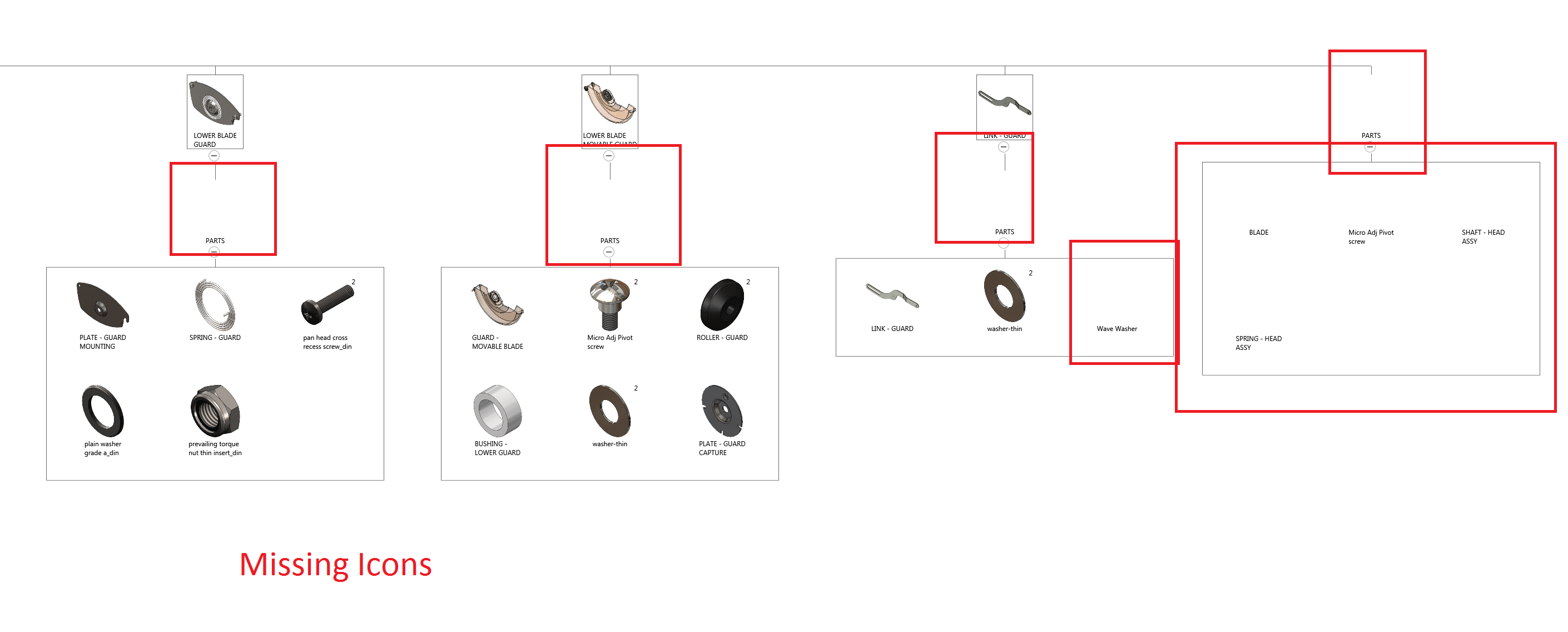

这是一个近距离的观察。

​

Answer 1

我立刻注意到你有着巨大的形象。宽度12000。我很惊讶你竟然这么近。

当MSDN状态时，纹理宽度/高度受DirectX纹理限制。

XAML可视树的最大呈现大小受Microsoft纹理的最大维度限制；有关更多信息，请参见资源限制( DirectX )。这个限制可能会根据应用程序运行的硬件而有所不同。超过此限制的非常大的内容可能会被缩放以适合。如果以这种方式应用缩放限制，则可以使用PixelWidth和PixelHeight属性查询缩放后呈现的大小。例如，一个10000×10000像素的XAML可视树可能被缩放到4096×4096像素，这是应用程序运行的硬件强制限制的一个例子。http://msdn.microsoft.com/library/windows/apps/dn298548

我怀疑这些事情：

• 虚拟化切断了一些东西--我在过去的DataGrid中遇到过确切的问题，问题是虚拟化。但你的案子看起来不像。
• 太大的纹理会导致未定义的行为。

您可以尝试禁用硬件加速。这件事导致了相当少的硬核心错误。http://msdn.microsoft.com/en-us/library/system.windows.media.renderoptions.processrendermode.aspx

除此之外，这将是一个棘手的问题，但我非常肯定，它会运行得很好：

1)从根对象开始，递归遍历根对象子对象，直到找到小于1000 x 1000的对象。使用RenderTargetBitmap(BMP)拍摄它的照片，并将其合并到内存中-BMP.为每个孩子做。

你应该能计算出所有这些东西。

Answer 2

记录在案:有个解决办法。

不要使用RenderTargetBitmap直接呈现Visual，而是使用临时DrawingVisual。使用DrawingVisual将您的视觉绘制为VisualBrush，然后将RenderTargetBitmap与DrawingVisual一起使用。

如下所示：

    public BitmapSource RenderVisualToBitmap(Visual visual)
    {
        var contentBounds = VisualTreeHelper.GetContentBounds(visual);

        var drawingVisual = new DrawingVisual();
        using (var drawingContext = drawingVisual.RenderOpen())
        {
            var visualBrush = new VisualBrush(visual);
            drawingContext.DrawRectangle(visualBrush, null, contentBounds);
        }

        var renderTargetBitmap = new RenderTargetBitmap((int)contentBounds.Width, (int)contentBounds.Height, 96, 96, PixelFormats.Default);
        renderTargetBitmap.Render(drawingVisual);

        return renderTargetBitmap;
    }

但是，请注意，当您的VisualBrush变得更大时，结果图像变得越来越模糊(当呈现为高DPI时)。要解决这个问题，请使用一系列较小的VisualBrush "tiles“，如下所述：https://srndolha.wordpress.com/2012/10/16/exported-drawingvisual-quality-when-using-visualbrush/
